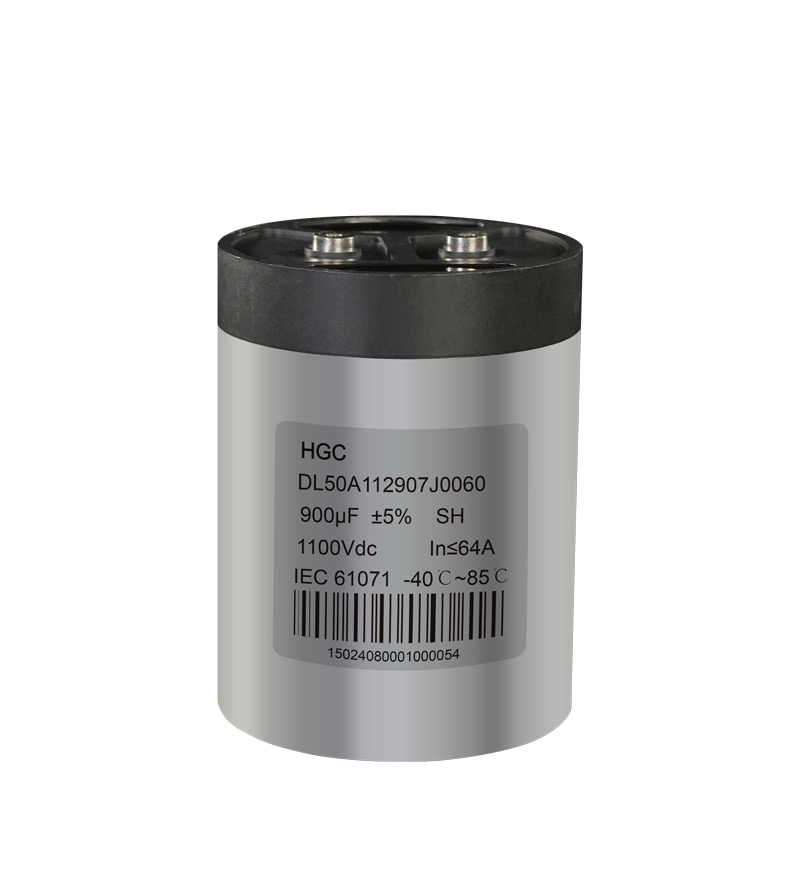

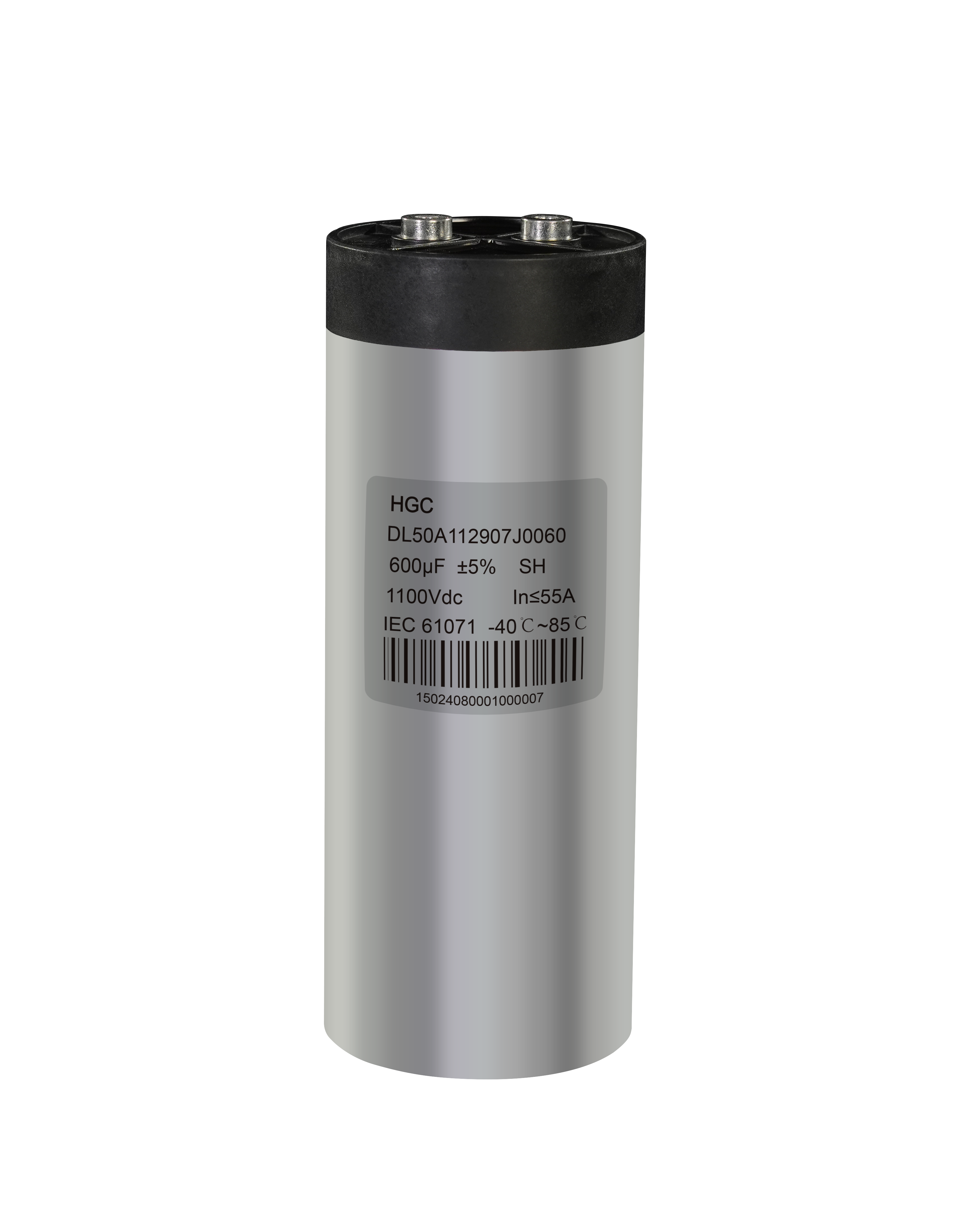

PEC DC-Link

1. Alta capacidad de corriente de rizado
2. Baja ESR y ESL
3. Propiedades de autoreparación
4. Alta densidad de capacitancia
5. Larga expectativa de vida

Aplicación

Para uso general en electrónica de potencia, especialmente para aplicaciones de enlace DC de: fuentes de alimentación UPS, inversores de sistemas fotovoltaicos y eólicos

Parámetros del Producto

 Especificaciones Técnicas
·   EstándaresCnIEC /EN 61071, GB /T 17702
·   Capacitancia NominalCnConsulte la hoja de datos general
·   Tolerancia estándar de capacitancia%K ±10% (otra tolerancia bajo petición)
·   Rango de frecuenciaHz50Hz ~ 10 kHz
·   Tensión DC Nominal UN(DC)VDCConsulte la hoja de datos general
·   Tensión entre terminalesVTT1.5 x U N(DC), 10 s
·   Tensión entre terminales y carcasaVTC4000 VAC,10s
·   Factor de disipación dieléctricatanδ02.0 x 10-4
·   Factor de disipación del capacitor a 100Hztanδ≤ 1.2 x 10-3 para CR < 450μF
≤ 1.5 x 10-3 para CR  450μF ≤ CR ≤800μF
≤ 2.0 x 10-3 para CR > 800μF
·   Expectativa de vida (Duración de carga)tLD(co)100 000 h a Ɵhs +70°C (Para la esperanza de vida en función del voltaje y la temperatura del punto caliente, consulte la hoja de datos)
·   Tasa FIT (Cuota de fallos)αFQ(co)50 fallos por 109 horas de componente a Ɵhs +70ºC (Para la tasa FIT en función de la tensión y la temperatura del punto caliente, consulte la hoja de datos individual)
  Características térmicas
·   Temperatura mínima de operaciónT min.-40°C
·   Temperatura máxima de operaciónT max.+70°C
·   Temperatura máxima del punto calienteT HS+85°C
·   Rango de temperatura de almacenamiento°C-40°C ~85°C
·   Altitud máxima permitidam2000 m sobre el nivel del mar (Para altitudes superiores, consulte la tabla de reducción de corriente en la hoja de datos individual del capacitor)
·   Refrigeración
Enfriamiento natural por aire (o enfriamiento forzado por aire)
  Características mecánicas
·   Par máximo (tornillo de montaje)
M12: 12 Nm
·   Par máximo (terminal hembra) cc
M6: 5 Nm
M8: 6 Nm
M10:8Nm
·   DimensionesDΦ x HConsulte la tabla en las páginas 03 a 07


Aprobación del Producto


IEC/EN  61071-2007

700Vdc~4000Vdc

20μF~4500μF

Aplicación del Producto

PREGUNTAS FRECUENTES

P:

¿Cuál es el proceso para personalizar productos? ¿Cuánto tiempo suele tardar?

R:
El proceso de personalización consta de cinco pasos: 1. Comunicación de requisitos (aclarar parámetros, escenarios de aplicación y requisitos de lote); 2. Diseño de solución (el equipo técnico desarrolla y confirma la solución de personalización); 3. Fabricación de muestras (producir muestras y realizar pruebas de rendimiento); 4. Verificación del cliente (el cliente confirma el cumplimiento de la muestra); 5. Producción en masa. El ciclo de personalización estándar es de 15-30 días, dependiendo de la complejidad del producto y el volumen del pedido. Las solicitudes urgentes pueden acelerarse mediante negociación.
P:

¿Su empresa ofrece servicios personalizados de capacitores?

R:
Sí. Para las necesidades específicas de campos de alta gama como energía renovable y dispositivos médicos, podemos proporcionar servicios personalizados de I+D y producción, que incluyen ajustes personalizados de parámetros clave como capacitancia, voltaje, tamaño y clasificación de temperatura. También podemos ayudar a los clientes a completar pruebas de muestras y coordinación de producción en masa.
P:

¿Cuáles son los productos principales de su empresa? ¿En qué campos se utilizan principalmente?

R:
Nuestro producto principal son los condensadores de película de polipropileno metalizado, con especial enfoque en la serie CBB. Estos productos se utilizan ampliamente en diversos campos, incluyendo energía renovable (inversores fotovoltaicos, PCS de almacenamiento de energía, SVG, vehículos de energía renovable), electrodomésticos (aire acondicionado, refrigeradores, lavadoras), herramientas eléctricas (bombas de agua, máquinas de limpieza) y dispositivos médicos (desfibriladores), cumpliendo con los altos requisitos de fiabilidad de diferentes escenarios.
