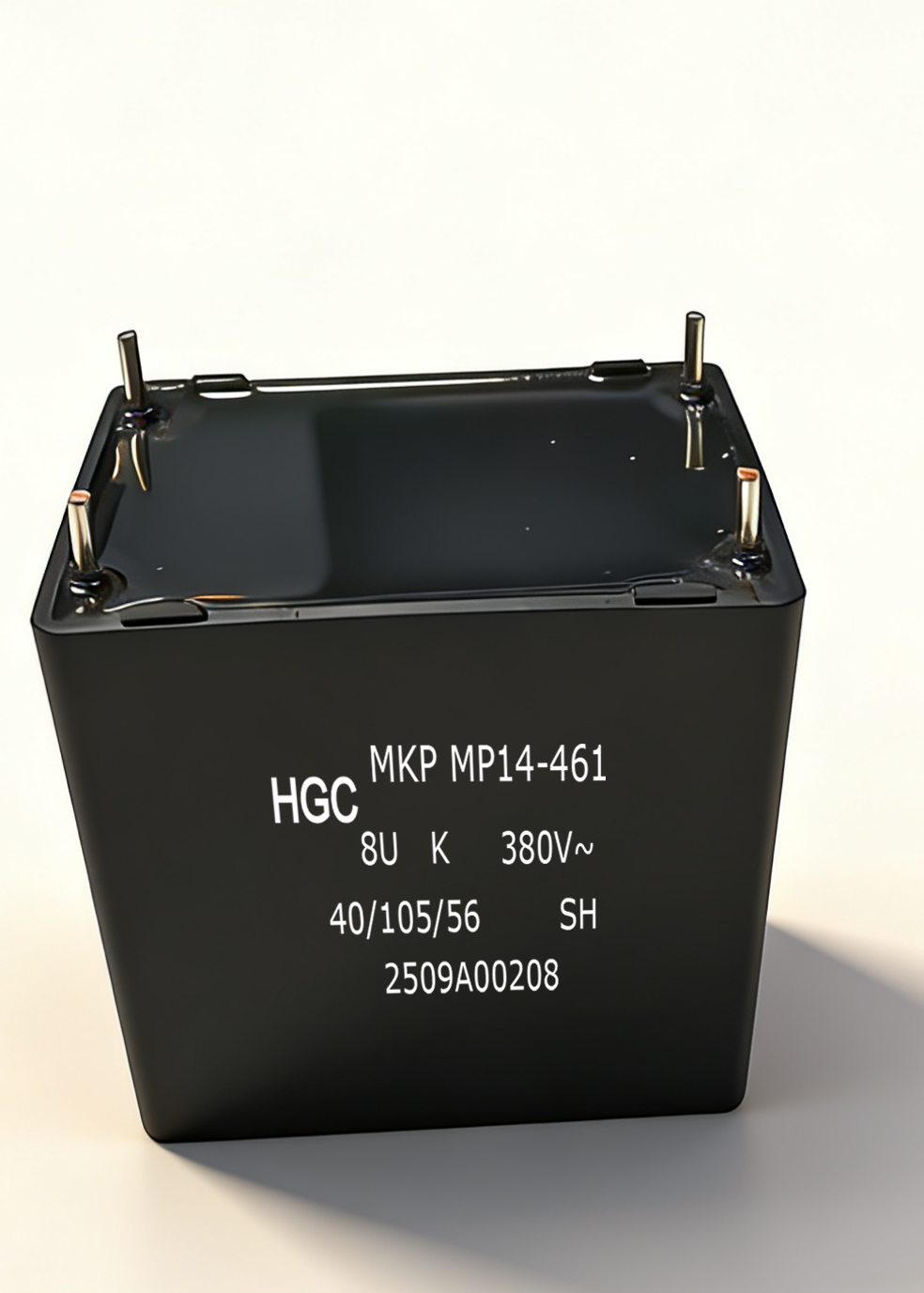

Condensador de filtro AC MKP

1. Alta capacidad de carga de pulso (dv/dt)
2. Baja ESR y ESL
3. Altas frecuencias
4. Propiedades de autoreparación
5. Larga expectativa de vida

Aplicación

Filtrado de entrada y salida de CA para inversores y convertidores de energía solar fotovoltaica, energía eólica, UPS, Convertidores de frecuencia, accionamientos de motores, etc.

Parámetros del Producto

  Normas de Referencia

IEC/EN 61071, GB/T 17702, IEC 60384-16, IEC 60068-2 y UL94

   Especificaciones Técnicas
·   CapacitanciaCR1μF  ~   70μF
·   Tolerancia%J = ± 5%, K = ±10%  (otras tolerancias bajo pedido)
·   Tensión NominalVR (RMS)250Vac275Vac310Vac350Vac400Vac440Vac
VR (AC) (1)350Vac380Vac430Vac480Vac560Vac620Vac
VR (DC)500VDC550VDC580VDC700VDC800VDC900VDC
(1) – V R(AC) – no es valor RMS, es la tensión máxima operativa recurrente de pico de cualquier polaridad de una forma de onda inversa.
·   Tensión de sobretensión repetitiva (2)VDC1.1URDC durante un máximo del 30% de la duración en carga
1.15 VR durante un máximo de 30 minutos al día
1.2 VR durante un máximo de 5 minutos al día
1.3 VR durante un máximo de 1 minuto al día
·   Resistencia de aislamientoτ = CR.Rins @ 20°C, RH≤65%τ (s)τ (s) > 10.000 s (después de 1 minuto)
Para VR(CC) ≤500V medido a 500V
Para VR(CC) < 500V medido a 100V
·   Fiabilidad

   - Vida útiltSL>60.000h a VR (RMS) @ 70°C
   -  Tasa de fallos (FIT) (3)λ10 FIT a 0,5VR(RMS) @ 40°C
·   Capacidad de manejo de pulsosdv/dt

VR (RMS)250Vac275Vac310Vac350Vac400Vac440Vac
  Espacio entre terminales (LS)V/μs50556880100110
  27.5mm
  37,5mm253035506070
  52.5mm131517253040
  Características térmicas
·   Categoría climática según IEC 60068-1
40/110/56
·   Temperatura máxima de operación (Temperatura de punto caliente)T op(max.)+105 °C
·   Temperatura de categoría inferiorT mín.- 40 °C
·   Condiciones de almacenamiento
   - TemperaturaT (°C)-40 a +80 °C
   - Humedad relativa máximaHR (%)Prom. ≤70% (≤85% por máx. 30 días al año, sin condensación)
   - Tiempo de almacenamientoAñosMáx. 3 años desde la fecha marcada en la etiqueta del paquete

Aplicación del Producto

PREGUNTAS FRECUENTES

P:

¿Cuál es el proceso para personalizar productos? ¿Cuánto tiempo suele tardar?

R:
El proceso de personalización consta de cinco pasos: 1. Comunicación de requisitos (aclarar parámetros, escenarios de aplicación y requisitos de lote); 2. Diseño de solución (el equipo técnico desarrolla y confirma la solución de personalización); 3. Fabricación de muestras (producir muestras y realizar pruebas de rendimiento); 4. Verificación del cliente (el cliente confirma el cumplimiento de la muestra); 5. Producción en masa. El ciclo de personalización estándar es de 15-30 días, dependiendo de la complejidad del producto y el volumen del pedido. Las solicitudes urgentes pueden acelerarse mediante negociación.
P:

¿Su empresa ofrece servicios personalizados de capacitores?

R:
Sí. Para las necesidades específicas de campos de alta gama como energía renovable y dispositivos médicos, podemos proporcionar servicios personalizados de I+D y producción, que incluyen ajustes personalizados de parámetros clave como capacitancia, voltaje, tamaño y clasificación de temperatura. También podemos ayudar a los clientes a completar pruebas de muestras y coordinación de producción en masa.
P:

¿Cuáles son los productos principales de su empresa? ¿En qué campos se utilizan principalmente?

R:
Nuestro producto principal son los condensadores de película de polipropileno metalizado, con especial enfoque en la serie CBB. Estos productos se utilizan ampliamente en diversos campos, incluyendo energía renovable (inversores fotovoltaicos, PCS de almacenamiento de energía, SVG, vehículos de energía renovable), electrodomésticos (aire acondicionado, refrigeradores, lavadoras), herramientas eléctricas (bombas de agua, máquinas de limpieza) y dispositivos médicos (desfibriladores), cumpliendo con los altos requisitos de fiabilidad de diferentes escenarios.
