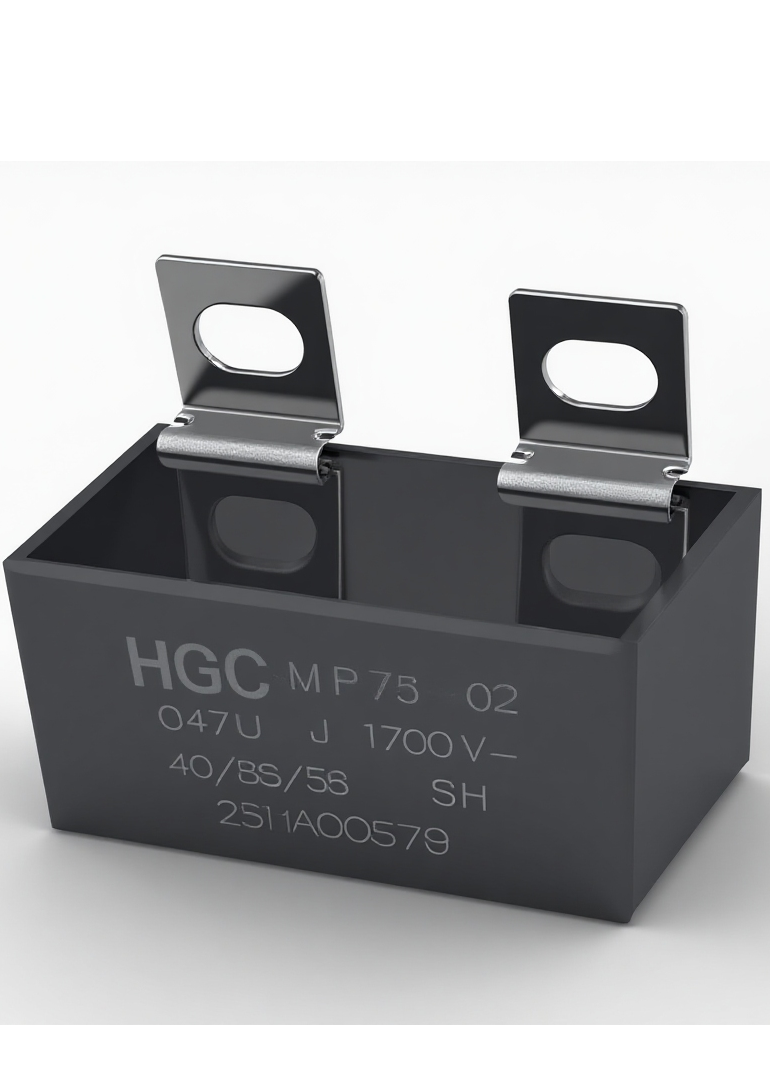

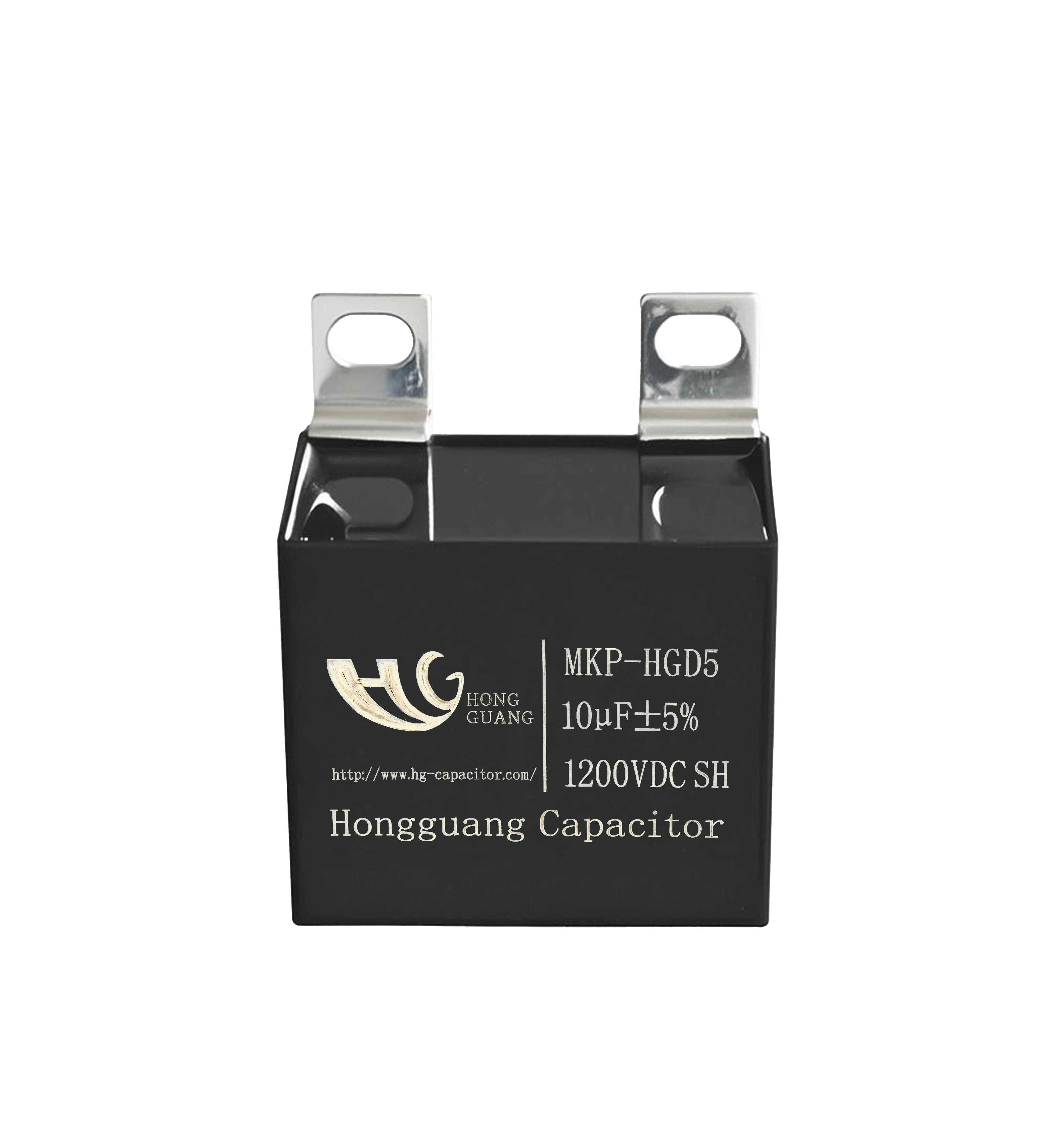

Condensador MKP Snubber

1. Alta capacidad de carga de pulso (dv/dt)
2. Baja ESR y ESL
3. Altas frecuencias
4. Propiedades de autoreparación
5. Larga vida útil esperada

Aplicación

Protección de IGBT de inversores y convertidores para: sistemas de accionamiento de motores AC y DC, UPS, PV (fotovoltaico) Solar, energía eólica, fuentes de alimentación, calentadores por inducción, convertidores de frecuencia, Soldadura eléctrica, etc.

Parámetros del Producto

  Normas de Referencia

IEC /EN 61071, GB /T 17702 e IEC 60384-16

  Especificaciones Técnicas
·   CapacitanciaCR0.068μF  ~   15μF
·   Tolerancia%J = ± 5% y K = ± 10%
·   Tensión NominalURDC (VDC)700850100012501600170020002500
URAC (VAC)420450480500600650700800
   Tensión máxima nominalVDC1.1URDC durante un máximo del 30% del tiempo de carga
1.15 VR durante un máximo de 30 minutos al día
1.2 VR durante un máximo de 5 minutos al día
1.3 VR durante un máximo de 1 minuto al día
·   Resistencia de aislamientoτ = CR.Rins @ 20°C, RH≤65%τ (s)τ (s) > 10.000 s (después de 1 minuto)
Para VR ≥500V medido a 500V
Para VR < 500V medido a 100V
·   ESL (Autoinductancia)nH< 0.7nH/mm espacio entre terminales (P)
·   Fiabilidad

   - Vida útiltSL200.000h a VR @ THS = 85ºC
   - Tasa de fallos (FIT) (1) λ10 IT a VR @ TAMB = 40ºC

  Características térmicas
·   Categoría climática según IEC 60068-1
40/110/56
·   Temperatura máxima de operación (Temperatura de punto caliente)T op(max.)+110 °C
·   Temperatura superior de categoríaT max.+105 °C
·   Temperatura inferior de categoríaT min.-40 °C
·   Condiciones de almacenamiento
   - TemperaturaT (°C)-40 a +80 °C
   - Humedad relativa máximaHR (%)Prom. ≤70% (≤85% durante un máximo de 30 días al año)
   - Tiempo de almacenamientoAñosMáx. 3 años a partir de la fecha indicada en la etiqueta del paquete

Aplicación del Producto

PREGUNTAS FRECUENTES

P:

¿Cuál es el proceso para personalizar productos? ¿Cuánto tiempo suele tardar?

R:
El proceso de personalización consta de cinco pasos: 1. Comunicación de requisitos (aclarar parámetros, escenarios de aplicación y requisitos de lote); 2. Diseño de solución (el equipo técnico desarrolla y confirma la solución de personalización); 3. Fabricación de muestras (producir muestras y realizar pruebas de rendimiento); 4. Verificación del cliente (el cliente confirma el cumplimiento de la muestra); 5. Producción en masa. El ciclo de personalización estándar es de 15-30 días, dependiendo de la complejidad del producto y el volumen del pedido. Las solicitudes urgentes pueden acelerarse mediante negociación.
P:

¿Su empresa ofrece servicios personalizados de capacitores?

R:
Sí. Para las necesidades específicas de campos de alta gama como energía renovable y dispositivos médicos, podemos proporcionar servicios personalizados de I+D y producción, que incluyen ajustes personalizados de parámetros clave como capacitancia, voltaje, tamaño y clasificación de temperatura. También podemos ayudar a los clientes a completar pruebas de muestras y coordinación de producción en masa.
P:

¿Cuáles son los productos principales de su empresa? ¿En qué campos se utilizan principalmente?

R:
Nuestro producto principal son los condensadores de película de polipropileno metalizado, con especial enfoque en la serie CBB. Estos productos se utilizan ampliamente en diversos campos, incluyendo energía renovable (inversores fotovoltaicos, PCS de almacenamiento de energía, SVG, vehículos de energía renovable), electrodomésticos (aire acondicionado, refrigeradores, lavadoras), herramientas eléctricas (bombas de agua, máquinas de limpieza) y dispositivos médicos (desfibriladores), cumpliendo con los altos requisitos de fiabilidad de diferentes escenarios.
