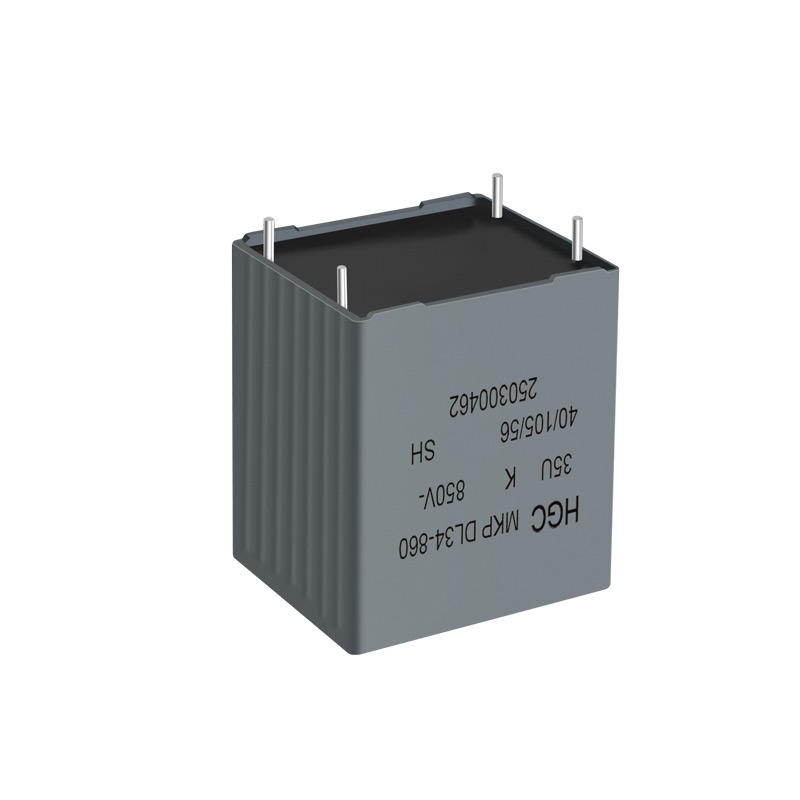

Condensador MKP de enlace DC

1. Alta capacidad de corriente de rizado
2. Baja ESR y ESL
3. Propiedades de autoreparación
4. Alta densidad de capacitancia
5. Larga expectativa de vida

Aplicación

Aplicaciones de enlace DC: Convertidores de frecuencia e inversores de: Solar (PV), Energía Eólica, UPS, Controladores de motores, Automoción (HEV y EV), Industrial, fuentes de alimentación de alta gama, etc.

Parámetros del Producto

  Estándares de Referencia

IEC /EN 61071, GB /T 17702, IEC 60384-16, IEC 60068-2   y UL94

  Especificaciones Técnicas
·   CapacitanciaCR1μF   ~    200μF
·   Tolerancia %J = ± 5% (otras tolerancias bajo solicitud)
·   Tensión NominalVR (VDC)450V600V700V800V900V1100V1200V1500V1600V
·   Tensión de Operación Continua VOP (VDC)
TopVop (VDC)
70°C500V700V800V900V1100V1200V1300V1600V1700V
85°C450V600V700V800V900V1100V1200V1500V1600V
105°C350V450V550V600V700V850V900V1100V1200V
·   Tensión de rizado máximaûAC (max)ûAC ≤ 0.2 VR  (  VR ≤ 1100VDC)
ûAC ≤ 0.15 VR  (  VR > 1100VDC  ≤ 1600VDC )
·   Tensión de sobretensión repetitiva (1)VDC1.1VR durante un máximo del 30% de la duración de la carga
1.15 VR durante un máximo de 30 minutos por día
1.2 VR durante un máximo de 5 minutos por día
1.3 VR durante un máximo de 1 minuto por día
·   Resistencia de aislamiento τ = CR.Rins @ 20°C, RH≤65%τ (s)τ (s) > 10.000 s (después de 1 minuto)
Para VR ≤500V medido a 500V
Para VR < 500V medido a 100V
   - Vida útil tSL100.000h a VR @ THS = 70°C
50.000h a Vop @ THS = 85°C
10.000h a Vop @ THS = 105°C
   - Tasa de fallos (FIT) (2)  λ10 FIT a VR @ TAMB = 40°C
  Características térmicas
·   Categoría climática según IEC 60068-1
40/105/56
·   Temperatura máxima de operación  Top(max.)+105 °C
·   Temperatura superior de categoríaTmax.+105 °C
·   Temperatura inferior de categoríaTmin.- 40 °C
·   Condiciones de almacenamiento

   - TemperaturaT (°C)-40 a +80 °C
   - Humedad relativa máximaRH (%)Prom. ≤70% (≤85% durante máximo 30 días al año, sin condensación)
   - Tiempo de almacenamientoAñosMáx. 3 años desde la fecha marcada en la etiqueta del paquete

Aprobación del Producto


R 50611353 (IEC /EN 61071-2007)


E189613(UL 810)

Aplicación del Producto

PREGUNTAS FRECUENTES

P:

¿Cuál es el proceso para personalizar productos? ¿Cuánto tiempo suele tardar?

R:
El proceso de personalización consta de cinco pasos: 1. Comunicación de requisitos (aclarar parámetros, escenarios de aplicación y requisitos de lote); 2. Diseño de solución (el equipo técnico desarrolla y confirma la solución de personalización); 3. Fabricación de muestras (producir muestras y realizar pruebas de rendimiento); 4. Verificación del cliente (el cliente confirma el cumplimiento de la muestra); 5. Producción en masa. El ciclo de personalización estándar es de 15-30 días, dependiendo de la complejidad del producto y el volumen del pedido. Las solicitudes urgentes pueden acelerarse mediante negociación.
P:

¿Su empresa ofrece servicios personalizados de capacitores?

R:
Sí. Para las necesidades específicas de campos de alta gama como energía renovable y dispositivos médicos, podemos proporcionar servicios personalizados de I+D y producción, que incluyen ajustes personalizados de parámetros clave como capacitancia, voltaje, tamaño y clasificación de temperatura. También podemos ayudar a los clientes a completar pruebas de muestras y coordinación de producción en masa.
P:

¿Cuáles son los productos principales de su empresa? ¿En qué campos se utilizan principalmente?

R:
Nuestro producto principal son los condensadores de película de polipropileno metalizado, con especial enfoque en la serie CBB. Estos productos se utilizan ampliamente en diversos campos, incluyendo energía renovable (inversores fotovoltaicos, PCS de almacenamiento de energía, SVG, vehículos de energía renovable), electrodomésticos (aire acondicionado, refrigeradores, lavadoras), herramientas eléctricas (bombas de agua, máquinas de limpieza) y dispositivos médicos (desfibriladores), cumpliendo con los altos requisitos de fiabilidad de diferentes escenarios.
