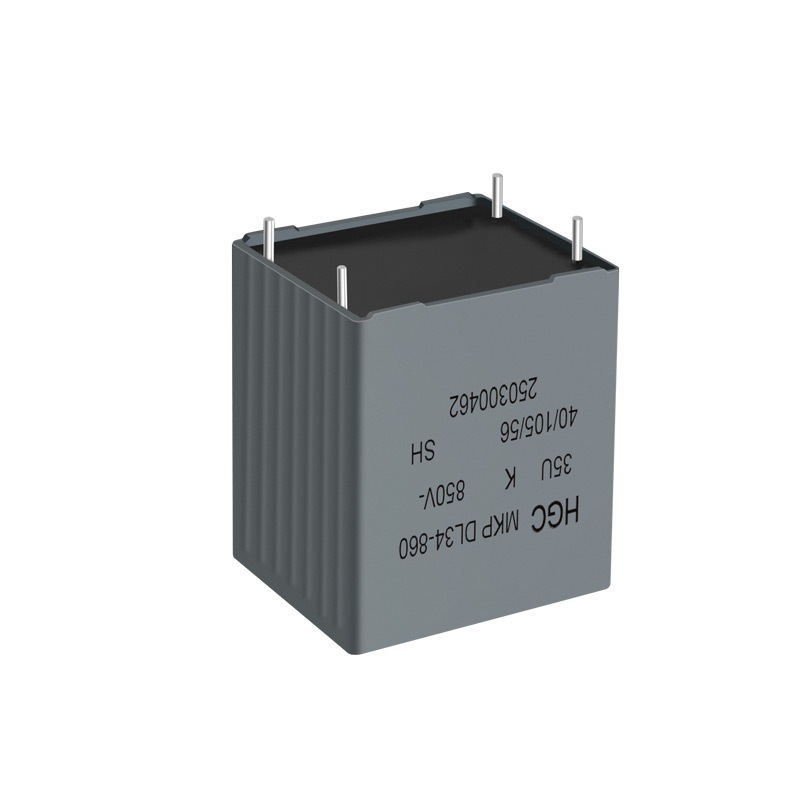

Condensateur DC-Link MKP

1.Haute capacité de courant d'ondulation
2.Faible ESR et ESL
3.Propriétés auto-cicatrisantes
4.Haute densité de capacitance
5.Longue durée de vie attendue

Application

Applications de liaison CC : Convertisseurs de fréquence et onduleurs pour :  Solaire (PV), Éolien, UPS, Pilotes de moteur, Automobile (HEV et EV), Industriel, alimentation électrique haut de gamme, etc.

Paramètres du produit

  Normes de référence

IEC/EN 61071, GB/T 17702, IEC 60384-16, IEC 60068-2   et UL94

  Spécifications techniques
·   CapacitéCR1μF   ~    200μF
·   Tolérance %J = ± 5% (autres tolérances sur demande)
·   Tension nominaleVR (VDC)450V600V700V800V900V1100V1200V1500V1600V
·   Tension de fonctionnement continue VOP (VDC)
TopVop (VDC)
70°C500V700V800V900V1100V1200V1300V1600V1700V
85°C450V600V700V800V900V1100V1200V1500V1600V
105°C350V450V550V600V700V850V900V1100V1200V
·   Tension d'ondulation maximaleûAC (max)ûAC ≤ 0.2 VR  (  VR ≤ 1100VDC)
ûAC ≤ 0.15 VR  (  VR > 1100VDC  ≤ 1600VDC )
·   Tension de surtension répétitive (1)VDC1.1VR pour un maximum de 30% de la durée de charge
1.15 VR pour un maximum de 30 minutes par jour
1.2 VR pour un maximum de 5 minutes par jour
1.3 VR pour un maximum de 1 minute par jour
·   Résistance d'isolation τ = CR.Rins @ 20°C, RH≤65%τ (s)τ (s) > 10.000 s (après 1 minute)
Pour VR ≥500V mesuré à 500V
Pour VR < 500V mesuré à 100V
   - Durée de vie tSL100.000h à VR @ THS = 70ºC
50.000h à Vop @ THS = 85ºC
10.000h à Vop @ THS = 105ºC
   - Taux de défaillance (FIT) (2)  λ10 FIT à VR @ TAMB = 40ºC
  Caractéristiques thermiques
·   Catégorie climatique selon IEC 60068-1
40/105/56
·   Température de fonctionnement max.  Top(max.)+105 °C
·   Température de catégorie supérieureTmax.+105 °C
·   Température de catégorie inférieureTmin.- 40 °C
·   Conditions de stockage

   - TempératureT (ºC)-40 à +80 °C
   - Humidité relative maximaleRH (%)Moy. ≤70% (≤85% max. 30 jours par an, sans condensation)
   - Durée de stockageAnnéesMax. 3 ans à partir de la date indiquée sur l'emballage

Approbation du produit


R 50611353 (IEC/EN 61071-2007)


E189613(UL 810)

Application du produit

FAQ

Q:

Quel est le processus de personnalisation des produits ? Combien de temps cela prend-il généralement ?

R:
Le processus de personnalisation se compose de cinq étapes : 1. Communication des exigences (clarification des paramètres, des scénarios d'application et des besoins en volume) ; 2. Conception de la solution (l'équipe technique développe et confirme la solution de personnalisation) ; 3. Fabrication d'échantillons (production d'échantillons et tests de performance) ; 4. Vérification par le client (le client confirme la conformité de l'échantillon) ; 5. Production en série. Le cycle de personnalisation standard est de 15 à 30 jours, selon la complexité du produit et le volume de commande. Les demandes urgentes peuvent être accélérées après négociation.
Q:

Votre entreprise propose-t-elle des services de condensateurs sur mesure ?

R:
Oui. Pour les besoins spécifiques des secteurs haut de gamme tels que les énergies nouvelles et les dispositifs médicaux, nous pouvons fournir des services de R&D et de production sur mesure, couvrant les ajustements personnalisés des paramètres clés tels que la capacité, la tension, la taille et la température nominale. Nous pouvons également aider les clients à finaliser les tests d'échantillons et la coordination de la production en série.
Q:

Quels sont les principaux produits de votre entreprise ? Dans quels domaines sont-ils principalement utilisés ?

R:
Notre produit principal est le condensateur à film métallisé en polypropylène, avec une concentration sur la série CBB. Ces produits sont largement utilisés dans divers domaines, y compris les énergies nouvelles (onduleurs photovoltaïques, PCS de stockage d'énergie, SVG, véhicules à énergie nouvelle), les appareils électroménagers (climatiseurs, réfrigérateurs, machines à laver), les outils électriques (pompes à eau, machines de nettoyage) et les dispositifs médicaux (défibrillateurs), répondant aux exigences de haute fiabilité de différents scénarios.
