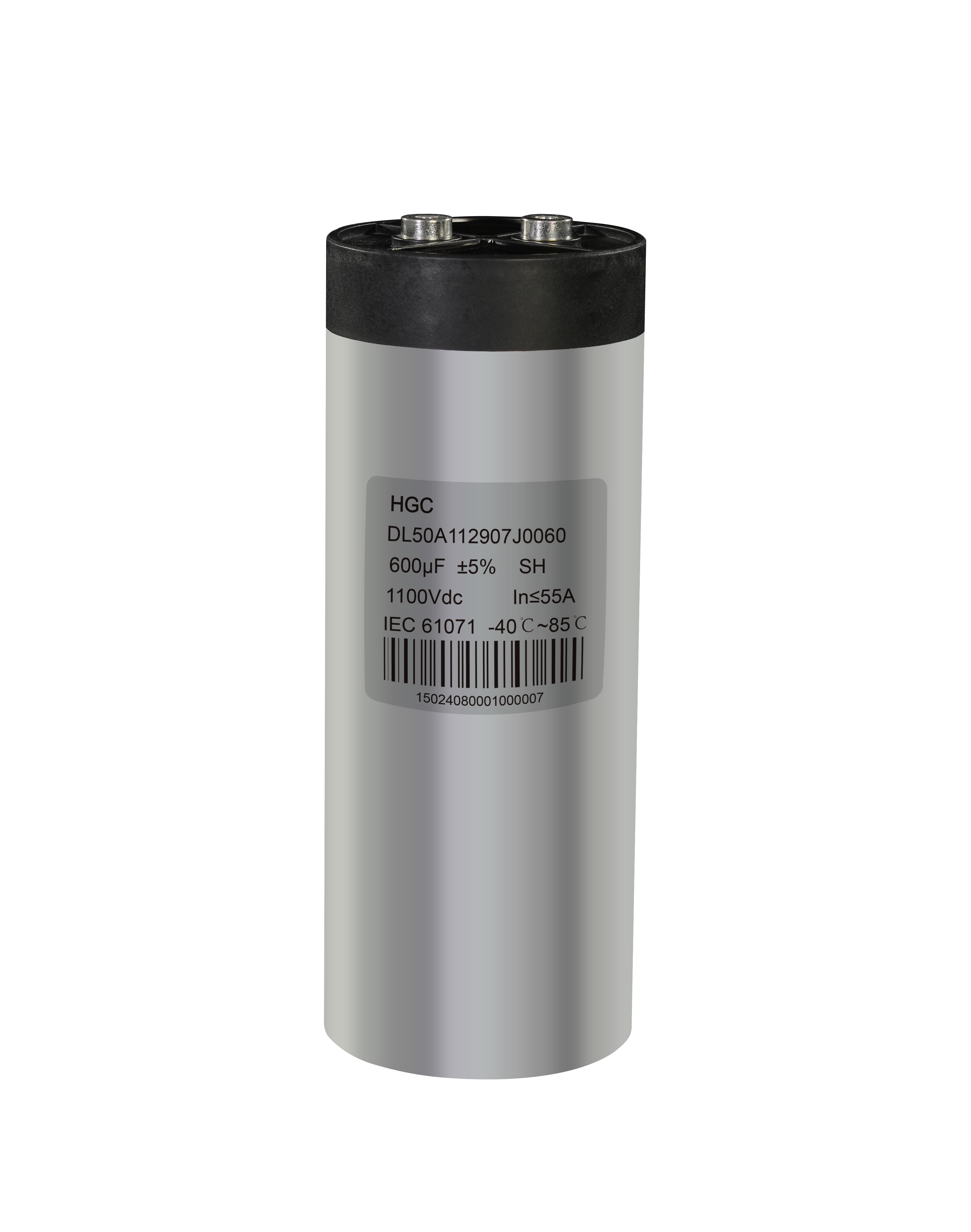

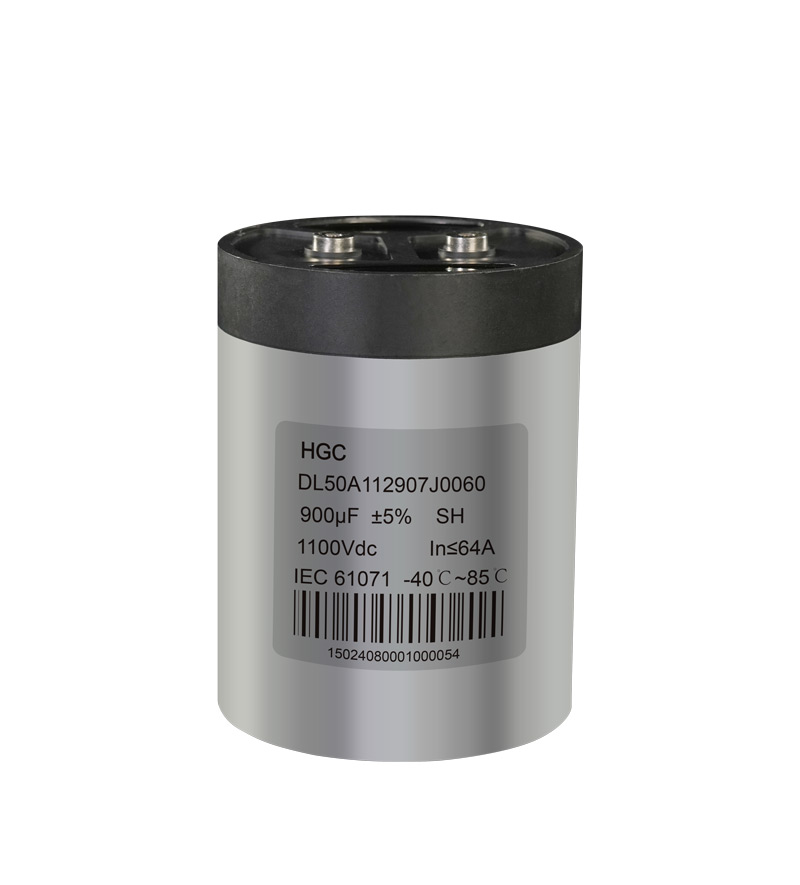

PEC DC-Link

1. Capacité de courant d'ondulation élevée
2. Faible ESR et ESL
3. Propriétés d'auto-guérison
4. Densité de capacité élevée
5. Longue durée de vie attendue

Application

Pour une utilisation générale en électronique de puissance, en particulier pour les applications de liaison CC des : alimentations UPS, onduleurs des systèmes photovoltaïques et éoliens

Paramètres du produit

 Spécifications techniques
·   NormesCnIEC /EN 61071, GB /T 17702
·   Capacité nominaleCnVoir la fiche technique générale
·   Tolérance de capacité standard%K ±10% (autres tolérances sur demande)
·   Plage de fréquenceHz50Hz ~ 10 kHz
·   Tension continue nominale UN(DC)VDCVoir la fiche technique générale
·   Tension entre bornesVTT1.5 x U N(DC), 10 s
·   Tension entre bornes et boîtierVTC4000 VAC,10s
·   Facteur de dissipation diélectriquetanδ02.0 x 10-4
·   Facteur de dissipation du condensateur à 100Hztanδ≤ 1.2 x 10-3 pour CR < 450μF
≤ 1.5 x 10-3 pour CR  450μF ≤ CR ≤800μF
≤ 2.0 x 10-3 pour CR > 800μF
·   Durée de vie attendue (Durée de charge)tLD(co)100 000 h à ƒhs +70°C (pour l'espérance de vie en fonction de la tension et de la température du point chaud, voir la fiche technique)
·   Taux FIT (Quota de défaillance)αFQ(co)50 défaillances par 109 heures de composant à Ɵhs +70ºC (Pour le taux FIT en fonction de la tension et de la température du point chaud, se référer à la fiche technique individuelle)
  Caractéristiques thermiques
·   Température de fonctionnement minimaleT min.-40°C
·   Température de fonctionnement maximaleT max.+70°C
·   Température maximale du point chaudT HS+85°C
·   Plage de température de stockage°C-40°C ~ 85°C
·   Altitude maximale autoriséem2000 m au-dessus du niveau de la mer (pour les altitudes supérieures, voir le tableau de déclassement du courant sur la fiche technique individuelle du condensateur)
·   Refroidissement
Refroidissement naturel par air (ou refroidissement forcé par air)
  Caractéristiques mécaniques
·   Couple maximal (boulon de montage)
M12 : 12 Nm
·   Couple maximal (borne femelle) cc
M6 : 5 Nm
M8 : 6 Nm
M10 : 8 Nm
·   DimensionsDΦ x HVoir le tableau pages 03 à 07


Approbation du produit


IEC/EN  61071-2007

700Vdc~4000Vdc

20μF~4500μF

Application du produit

FAQ

Q:

Quel est le processus de personnalisation des produits ? Combien de temps cela prend-il généralement ?

R:
Le processus de personnalisation se compose de cinq étapes : 1. Communication des exigences (clarification des paramètres, des scénarios d'application et des besoins en volume) ; 2. Conception de la solution (l'équipe technique développe et confirme la solution de personnalisation) ; 3. Fabrication d'échantillons (production d'échantillons et tests de performance) ; 4. Vérification par le client (le client confirme la conformité de l'échantillon) ; 5. Production en série. Le cycle de personnalisation standard est de 15 à 30 jours, selon la complexité du produit et le volume de commande. Les demandes urgentes peuvent être accélérées après négociation.
Q:

Votre entreprise propose-t-elle des services de condensateurs sur mesure ?

R:
Oui. Pour les besoins spécifiques des secteurs haut de gamme tels que les énergies nouvelles et les dispositifs médicaux, nous pouvons fournir des services de R&D et de production sur mesure, couvrant les ajustements personnalisés des paramètres clés tels que la capacité, la tension, la taille et la température nominale. Nous pouvons également aider les clients à finaliser les tests d'échantillons et la coordination de la production en série.
Q:

Quels sont les principaux produits de votre entreprise ? Dans quels domaines sont-ils principalement utilisés ?

R:
Notre produit principal est le condensateur à film métallisé en polypropylène, avec une concentration sur la série CBB. Ces produits sont largement utilisés dans divers domaines, y compris les énergies nouvelles (onduleurs photovoltaïques, PCS de stockage d'énergie, SVG, véhicules à énergie nouvelle), les appareils électroménagers (climatiseurs, réfrigérateurs, machines à laver), les outils électriques (pompes à eau, machines de nettoyage) et les dispositifs médicaux (défibrillateurs), répondant aux exigences de haute fiabilité de différents scénarios.
