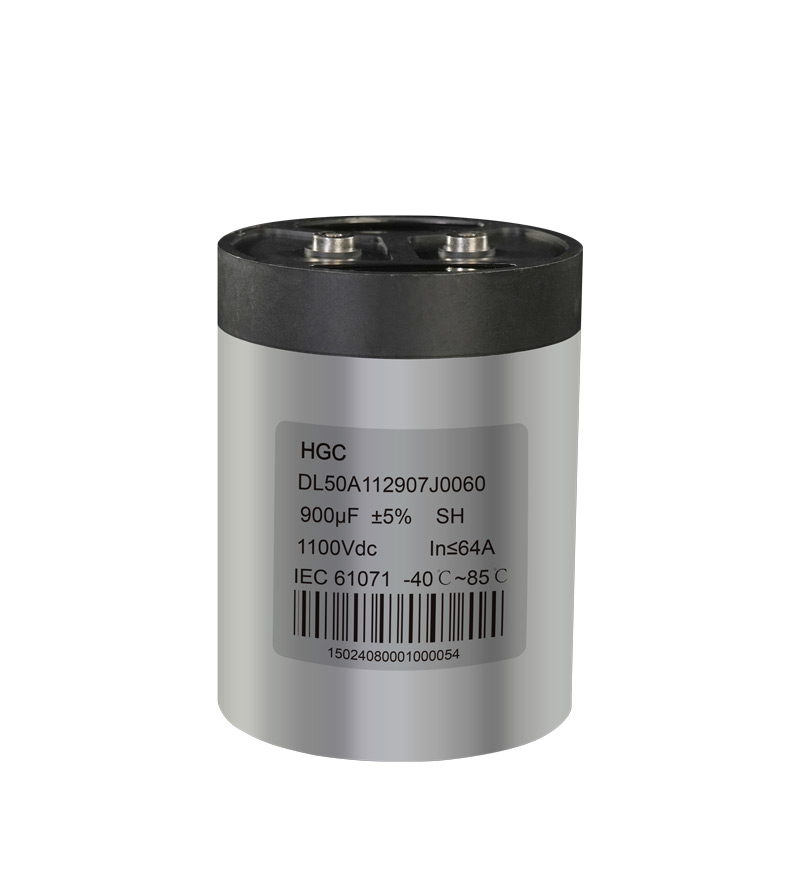

PEC直流链路

1. 高纹波电流能力
2. 低ESR和ESL
3. 自愈特性
4. 高电容密度
5. 长寿命预期

应用

适用于电力电子设备的通用场景,特别针对以下直流链路应用:UPS电源、光伏和风力发电系统的逆变器

产品参数

 技术规格
·   标准CnIEC /EN 61071, GB /T 17702
·   额定电容Cn参考通用数据手册
·   标准电容容差%K ±10%(其他公差可应要求提供)
·   频率范围Hz50Hz~10kHz
·   额定直流电压 UN(DC)VDC参考通用数据手册
·   端子间电压VTT1.5 x U N(DC), 10 s
·   端子与外壳间电压VTC4000 VAC,10s
·   介质损耗因数tanδ02.0 x 10-4
·   100Hz下电容器损耗因数tanδ≤ 1.2 x 10-3 for CR < 450μF
≤ 1.5 x 10-3 for CR  450μF ≤ CR ≤800μF
≤ 2.0 x 10-3 for CR > 800μF
·   预期寿命(负载持续时间)tLD(co)在θhs +70°C下100000小时(寿命预期与电压和热点温度的关系请参阅数据手册)
·   FIT率(故障率)αFQ(co)50 failures per 109 component hours at Ɵhs +70ºC (For FIT rate as function of voltage and hot spot temperature refer individual Data sheet)
  热特性
·   最低工作温度T min.-40°C
·   最高工作温度T max.+70°C
·   最高热点温度T HS+85°C
·   存储温度范围°C-40°C~85°C
·   最大允许海拔m海拔2000米(更高海拔请参考电容器单独数据手册中的电流降额图表)
·   冷却方式
自然风冷(或强制风冷)
  机械特性
·   最大扭矩(安装螺栓)
M12:12牛·米
·   最大扭矩(母端子) cc
M6:5牛·米
M8:6牛·米
M10:8牛·米
·   尺寸DΦ×H参考第03至07页的表格


产品认证


IEC/EN  61071-2007

700Vdc~4000Vdc

20μF~4500μF

产品应用

常见问题

问:

产品定制流程是怎样的?通常需要多长时间?

答:
定制流程分为五个步骤:1. 需求沟通(明确参数、应用场景及批量要求);2. 方案设计(技术团队制定并确认定制方案);3. 样品制作(生产样品并进行性能测试);4. 客户验证(客户确认样品符合性);5. 批量生产。标准定制周期为15-30天,具体取决于产品复杂度和订单量。紧急需求可通过协商加急处理。
问:

贵公司是否支持定制电容器服务?

答:
是的。针对新能源、医疗器械等高端领域的具体需求,我们可以提供定制化的研发与生产服务,涵盖电容、电压、尺寸、温度等级等关键参数的个性化调整,同时可协助客户完成样品测试与量产协调工作。
问:

贵公司的核心产品是什么?主要应用于哪些领域?

答:
我们的核心产品是金属化聚丙烯薄膜电容器,以CBB系列为主。这些产品广泛应用于新能源(光伏逆变器、储能PCS、SVG、新能源汽车)、家电(空调、冰箱、洗衣机)、电动工具(水泵、清洗机)和医疗设备(除颤器)等多个领域,满足不同场景的高可靠性要求。
