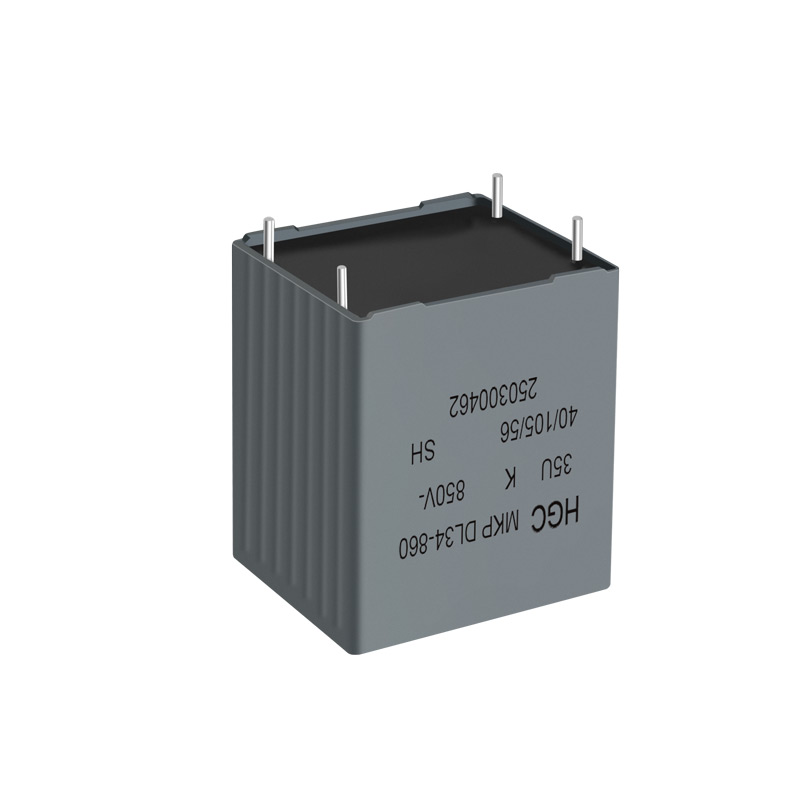

MKP直流支撑电容

1.高纹波电流能力
2.低ESR和ESL
3.自愈特性
4.高电容密度
5.长使用寿命

应用

直流链路应用:变频器和逆变器:太阳能(PV)、风电、UPS、电机驱动器、汽车(HEV和EV)、工业、高端电源等

产品参数

  参考标准

IEC /EN 61071, GB /T 17702, IEC 60384-16, IEC 60068-2   and UL94

  技术规格
·   电容量CR1μF   ~    200μF
·   容差 %J = ±5%(其他容差可定制)
·   额定电压VR (VDC)450V600V700V800V900V1100V1200V1500V1600V
·   连续工作电压 VOP (VDC)
TopVop (VDC)
70°C500V700V800V900V1100V1200V1300V1600V1700V
85°C450V600V700V800V900V1100V1200V1500V1600V
105°C350V450V550V600V700V850V900V1100V1200V
·   最大纹波电压ûAC (max)ûAC ≤ 0.2 VR  (  VR ≤ 1100VDC)
ûAC ≤ 0.15 VR  (  VR > 1100VDC  ≤ 1600VDC )
·   重复浪涌电压 (1)VDC1.1VR 最大持续负载时间30%
1.15 VR 每天最多30分钟
1.2 VR 每天最多5分钟
1.3 VR 每天最多1分钟
·   绝缘电阻 τ = CR.Rins @ 20°C, RH≤65%τ (s)τ (s) > 10.000 s(1分钟后)
对于 VR ≥500V 在500V下测量
对于 VR < 500V 在100V下测量
   - 使用寿命 tSL100.000小时 @ VR @ THS = 70ºC
50.000小时 @ Vop @ THS = 85ºC
10.000小时 @ Vop @ THS = 105ºC
   - 失效率 (FIT) (2)  λ10 FIT @ VR @ TAMB = 40ºC
  热特性
·   IEC 60068-1气候类别
40/105/56
·   最大工作温度  Top(max.)+105 °C
·   上限类别温度Tmax.+105 °C
·   下限类别温度Tmin.-40 °C
·   存储条件

   - 温度T (ºC)-40至+80 °C
   - 最大相对湿度RH (%)平均≤70%(全年最多30天可≤85%,无凝露)
   - 存储时间包装标签日期起最长3年

产品认证


R 50611353 (IEC /EN 61071-2007)


E189613(UL 810)

产品应用

常见问题

问:

产品定制流程是怎样的?通常需要多长时间?

答:
定制流程分为五个步骤:1. 需求沟通(明确参数、应用场景及批量要求);2. 方案设计(技术团队制定并确认定制方案);3. 样品制作(生产样品并进行性能测试);4. 客户验证(客户确认样品符合性);5. 批量生产。标准定制周期为15-30天,具体取决于产品复杂度和订单量。紧急需求可通过协商加急处理。
问:

贵公司是否支持定制电容器服务?

答:
是的。针对新能源、医疗器械等高端领域的具体需求,我们可以提供定制化的研发与生产服务,涵盖电容、电压、尺寸、温度等级等关键参数的个性化调整,同时可协助客户完成样品测试与量产协调工作。
问:

贵公司的核心产品是什么?主要应用于哪些领域?

答:
我们的核心产品是金属化聚丙烯薄膜电容器,以CBB系列为主。这些产品广泛应用于新能源(光伏逆变器、储能PCS、SVG、新能源汽车)、家电(空调、冰箱、洗衣机)、电动工具(水泵、清洗机)和医疗设备(除颤器)等多个领域,满足不同场景的高可靠性要求。
