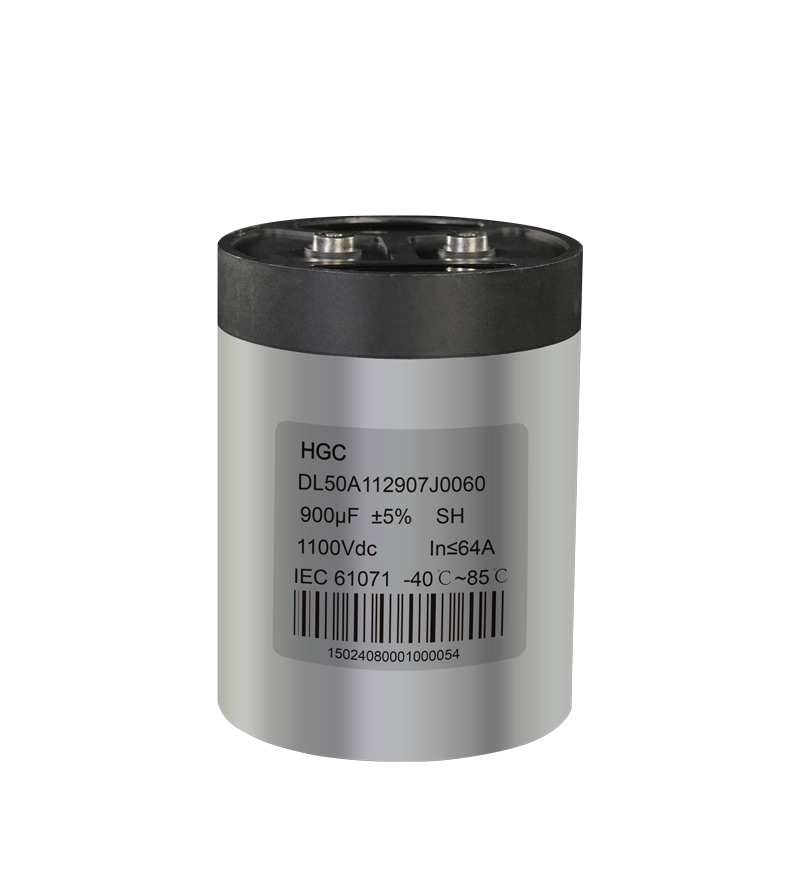

PEC DC-Link

1. Hohe Rippelstromtragfähigkeit
2. Niedriger ESR und ESL
3. Selbstheilende Eigenschaften
4. Hohe Kapazitätsdichte
5. Lange Lebensdauererwartung

Anwendung

Für den allgemeinen Einsatz in der Leistungselektronik, insbesondere für DC-Link-Anwendungen von: USV-Stromversorgung, Wechselrichtern von PV- und Windkraftanlagen

Produktparameter

 Technische Spezifikationen
·   NormenCnIEC /EN 61071, GB /T 17702
·   NennkapazitätCnSiehe allgemeines Datenblatt
·   Standardkapazitätstoleranz%K ±10% (andere Toleranzen auf Anfrage)
·   FrequenzbereichHz50Hz ~ 10 kHz
·   Nenn-Gleichspannung UN(DC)VDCSiehe allgemeines Datenblatt
·   Spannung zwischen AnschlüssenVTT1.5 x U N(DC), 10 s
·   Spannung zwischen Anschlüssen und GehäuseVTC4000 VAC,10s
·   Dielektrischer Verlustfaktortanδ02.0 x 10-4
·   Kondensatorverlustfaktor bei 100Hztanδ≤ 1.2 x 10-3 für CR < 450μF
≤ 1.5 x 10-3 für CR  450μF ≤ CR ≤800μF
≤ 2.0 x 10-3 für CR > 800μF
·   Lebensdauererwartung (Belastungsdauer)tLD(co)100 000 h bei ƒhs +70°C (Für Lebensdauer in Abhängigkeit von Spannung und Hot-Spot-Temperatur siehe Datenblatt)
·   FIT-Rate (Ausfallquote)αFQ(co)50 Ausfälle pro 109 Bauteilstunden bei Ɵhs +70ºC (Für FIT-Rate in Abhängigkeit von Spannung und Hot-Spot-Temperatur siehe jeweiliges Datenblatt)
  Thermische Eigenschaften
·   MindestbetriebstemperaturT min.-40°C
·   Maximale BetriebstemperaturT max.+70°C
·   Maximale Hot-Spot-TemperaturT HS+85°C
·   Lagertemperaturbereich°C-40°C~85°C
·   Max. zulässige Höhem2000 m über dem Meeresspiegel (Höhere Angaben siehe Stromreduzierungstabelle im individuellen Kondensator-Datenblatt)
·   Kühlung
Natürlich luftgekühlt (oder erzwungene Luftkühlung)
  Mechanische Eigenschaften
·   Max. Drehmoment (Montageschraube)
M12: 12 Nm
·   Max. Drehmoment (Klemmenanschluss) cc
M6: 5 Nm
M8: 6 Nm
M10:8Nm
·   AbmessungenDΦ x HSiehe Tabelle auf Seite 03 bis 07


Produktzulassung


IEC/EN  61071-2007

700Vdc~4000Vdc

20μF~4500μF

Produktanwendung

FAQ

F:

Wie läuft der Prozess zur Anpassung von Produkten ab? Wie lange dauert es in der Regel?

A:
Der Anpassungsprozess besteht aus fünf Schritten: 1. Anforderungskommunikation (Klärung von Parametern, Anwendungsszenarien und Losgrößenanforderungen); 2. Lösungsdesign (das technische Team entwickelt und bestätigt die Anpassungslösung); 3. Musterherstellung (Produktion von Mustern und Durchführung von Leistungstests); 4. Kundenverifizierung (der Kunde bestätigt die Konformität der Muster); 5. Serienproduktion. Der Standardanpassungszyklus beträgt 15-30 Tage, abhängig von der Produktkomplexität und der Auftragsmenge. Dringende Anfragen können nach Verhandlung beschleunigt werden.
F:

Unterstützt Ihr Unternehmen kundenspezifische Kondensator-Dienstleistungen?

A:
Ja. Für die spezifischen Anforderungen in hochwertigen Bereichen wie erneuerbare Energien und medizinische Geräte können wir kundenspezifische Forschungs- und Entwicklungsdienstleistungen sowie Produktionsdienstleistungen anbieten. Dies umfasst individuelle Anpassungen an Schlüsselparametern wie Kapazität, Spannung, Größe und Temperaturbereich. Wir können Kunden auch bei der Durchführung von Mustertests und der Koordination der Serienproduktion unterstützen.
F:

Was sind die Kernprodukte Ihres Unternehmens? In welchen Bereichen werden sie hauptsächlich eingesetzt?

A:
Unser Kernprodukt sind metallisierte Polypropylen-Filmkondensatoren, mit einem Schwerpunkt auf der CBB-Serie. Diese Produkte werden in verschiedenen Bereichen eingesetzt, darunter erneuerbare Energien (Photovoltaik-Wechselrichter, Energiespeicher-PCS, SVG, Elektrofahrzeuge), Haushaltsgeräte (Klimaanlagen, Kühlschränke, Waschmaschinen), Elektrowerkzeuge (Wasserpumpen, Reinigungsmaschinen) und medizinische Geräte (Defibrillatoren), und erfüllen die hohen Zuverlässigkeitsanforderungen verschiedener Anwendungen.
