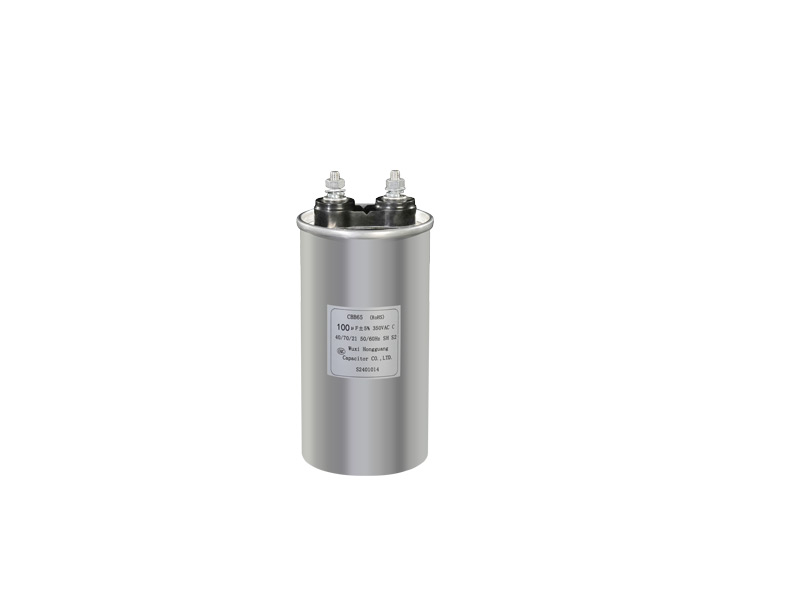

PEC AC-Filter-Kondensator

1. Hohe Nennstrombelastbarkeit (RMS)
2. Hohe Einschaltstromfestigkeit
3. Überdrucksicherheitsvorrichtung
4. Selbstheilende Eigenschaften
5. PCB-frei, gefüllt mit biologisch abbaubarem Öl, PCB-frei
6. Lange Lebensdauererwartung
Herr Jiang : +86-13914121766
Tel : +86-510-68789262
Herr He : +86-15061840520
E-Mail : hongguang@hg-capacitor.com
Kontakt
Produktspezifikationen

Anwendung

AC-Filterkondensator für den allgemeinen Einsatz in der Leistungselektronik: USV-Stromversorgung, Ein- und Ausgangsfilterung von Wechselrichtern für Solar (PV), Windkraft, industrielle Motorantriebe, Dämpfung, Kommutierung usw.

Produktparameter


  Technische Spezifikationen
·   NennkapazitätCnxxxμF
·   Nenntoleranz%5% (andere Toleranzen auf Anfrage)
·   Nennwechselspannung (effektiv)VR (eff)Datenblatt beachten
·   NennwechselspannungVR (AC)Datenblatt beachten
·   Nenn-GleichspannungVR (DC)Datenblatt beachten
·   Nicht wiederkehrende Überspannung

·   Max. EffektivstromImaxDatenblatt beachten
·   Max. SpitzenstromIpDatenblatt beachten
·   Max. StoßstromIsDatenblatt beachten
·   Pulsbelastbarkeit

   - Wiederholend (dv/dt) maxV/µsIP / CR = Spannungsanstiegsrate
   - Stoß (dv/dt)sV/µsIs / CR = Spannungsanstiegsrate
·   ÜberspannungVRMS1.1 VRMS max. 30% der Einschaltdauer
1.15VRMS max. 39 Minuten pro Tag
1.2VRMS max. 5 Minuten pro Tag
1.3VRMS max. 1 Minute pro Tag
·   Lebensdauer (Einschaltdauer)  tLD(co)100 000 h bei 70°C (Für Lebensdauer in Abhängigkeit von Spannung und Hot-Spot-Temperatur siehe Diagramm im jeweiligen Datenblatt).
·   FIT-Rate (Ausfallquote)    αFQ(co)100 Ausfälle pro 109 Bauteilstunden bei Ta= +50ºC und V R(eff) (Für FIT-Rate in Abhängigkeit von Spannung und Temperatur siehe Diagramm im Datenblatt)
   Routinetestdaten
·   Spannungsprüfung Anschluss zu AnschlussUTT 2.15 x Veff, 2s
·   Spannungsprüfung Anschluss zu GehäuseUTC 3600Vac, 10s, für VR (eff) < 600Vac
 6000Vac, 10s, für VR (eff) ≥ 600Vac
·   VerlustfaktorTanδ ≤1.0 x 10-3 bei 100Hz
   Thermische Eigenschaften
·   Klimakategorie gemäß IEC 60068-1
40/70/56
·   MindestbetriebstemperaturT min-40°C
·   Maximale Hotspot-TemperaturT max.+85°C
·   NenntemperaturTOP+70°C
·   LagerbedingungenºC
RH(%)		-40 ºC～85 ºC ≤ 85% für max. 30 Tage im Jahr, ohne Tau (Durchschnitt ≤ 70%) Max. 36 Monate ab dem auf dem Verpackungsetikett angegebenen Datum
   - Temperatur
   - Relative Luftfeuchtigkeit
   - Lagerzeit
   Mechanische Eigenschaften
·   Max. Drehmoment (Montageschraube M12)
Max. 12 Nm
·   Max. Drehmoment M10-Schraubklemmen
Max. 7 Nm
·   Mechanische Sicherheitsvorrichtung
Überdrucktrenner
·   Max. Kurzschlussstrom gemäß UL810AFC10kA
·   Kriechstrecke
≥ 28 mm
·   Luftstrecke
≥ 20mm
·   Schutzart
IP00
·   Max. Höhem≤2.000m über dem Meeresspiegel(1)
·   Montageposition und Installation
Datenblatt beachten

Produktzulassung：


IEC 61071-2007

Produktanwendung

FAQ

F:

Wie läuft der Prozess zur Anpassung von Produkten ab? Wie lange dauert es in der Regel?

A:
Der Anpassungsprozess besteht aus fünf Schritten: 1. Anforderungskommunikation (Klärung von Parametern, Anwendungsszenarien und Losgrößenanforderungen); 2. Lösungsdesign (das technische Team entwickelt und bestätigt die Anpassungslösung); 3. Musterherstellung (Produktion von Mustern und Durchführung von Leistungstests); 4. Kundenverifizierung (der Kunde bestätigt die Konformität der Muster); 5. Serienproduktion. Der Standardanpassungszyklus beträgt 15-30 Tage, abhängig von der Produktkomplexität und der Auftragsmenge. Dringende Anfragen können nach Verhandlung beschleunigt werden.
F:

Unterstützt Ihr Unternehmen kundenspezifische Kondensator-Dienstleistungen?

A:
Ja. Für die spezifischen Anforderungen in hochwertigen Bereichen wie erneuerbare Energien und medizinische Geräte können wir kundenspezifische Forschungs- und Entwicklungsdienstleistungen sowie Produktionsdienstleistungen anbieten. Dies umfasst individuelle Anpassungen an Schlüsselparametern wie Kapazität, Spannung, Größe und Temperaturbereich. Wir können Kunden auch bei der Durchführung von Mustertests und der Koordination der Serienproduktion unterstützen.
F:

Was sind die Kernprodukte Ihres Unternehmens? In welchen Bereichen werden sie hauptsächlich eingesetzt?

A:
Unser Kernprodukt sind metallisierte Polypropylen-Filmkondensatoren, mit einem Schwerpunkt auf der CBB-Serie. Diese Produkte werden in verschiedenen Bereichen eingesetzt, darunter erneuerbare Energien (Photovoltaik-Wechselrichter, Energiespeicher-PCS, SVG, Elektrofahrzeuge), Haushaltsgeräte (Klimaanlagen, Kühlschränke, Waschmaschinen), Elektrowerkzeuge (Wasserpumpen, Reinigungsmaschinen) und medizinische Geräte (Defibrillatoren), und erfüllen die hohen Zuverlässigkeitsanforderungen verschiedener Anwendungen.
