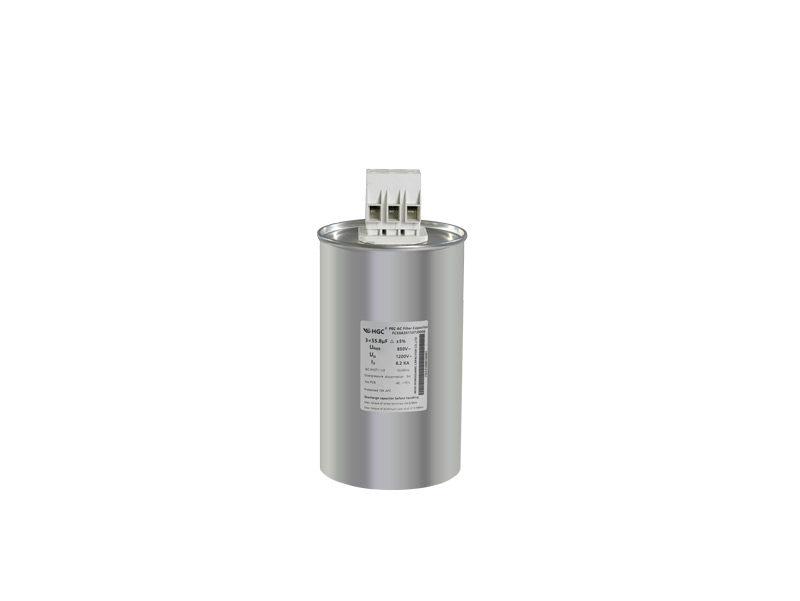

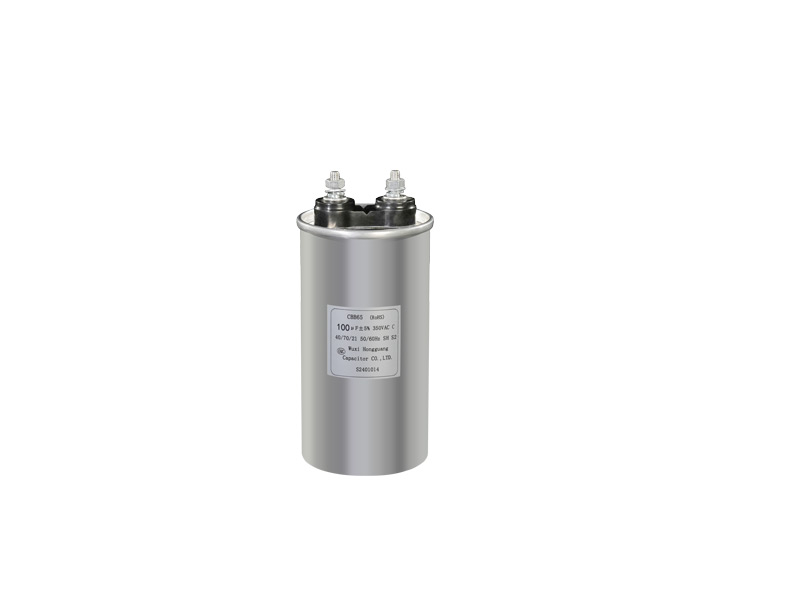

Condensateur PEC AC-Filter

1.Courant efficace élevé
2.Capacité de courant d'appel élevée
3.Dispositif de sécurité contre les surpressions
4.Propriétés auto-cicatrisantes
5.Sans PCB, rempli d'huile biodégradable, Non-PCB
6.Durée de vie prolongée

Application

Condensateur de filtrage AC pour usage général dans les applications d'électronique de puissance : alimentation UPS, filtrage d'entrée et de sortie des onduleurs solaires (PV), éoliennes, entraînements de moteurs industriels, amortissement, commutation, etc.

Paramètres du produit


  Spécifications techniques
·   Capacité nominaleCnxxxμF
·   Tolérance nominale%5% (autre tolérance sur demande)
·   Tension alternative nominale (efficace)VR (efficace)Voir fiche technique
·   Tension alternative nominaleVR (AC)Voir fiche technique
·   Tension continue nominaleVR (DC)Voir fiche technique
·   Tension de surtension non récurrente

·   Courant efficace maximalImaxVoir fiche technique
·   Courant de pointe maximalIpVoir fiche technique
·   Courant de surtension maximalIsVoir fiche technique
·   Capacité de traitement des impulsions

   - Répétitif (dv/dt) maxV/µsIP / CR = Taux de montée en tension
   - Surtension (dv/dt)sV/µsIs / CR = Taux de montée en tension
·   SurtensionVRMS1.1 VRMS max. 30% de la durée sous charge
1.15VRMS max. 39 minutes par jour
1.2VRMS max. 5 minutes par jour
1.3VRMS max. 1 minute par jour
·   Durée de vie prévue (Durée de charge)  tLD(co)100 000 h à 70°C (Pour l'espérance de vie en fonction de la tension et de la température du point chaud, voir le graphique sur la fiche technique individuelle).
·   Taux FIT (Quota de défaillance)    αFQ(co)100 défaillances par 109 heures de composant à Ta= +50ºC et V R(RMS) (Pour le taux FIT en fonction de la tension et de la température, se référer au graphique sur la fiche technique)
   Données de test de routine
·   Test de tension entre bornesUTT 2.15 x VRMS, 2s
·   Test de tension borne à boîtierUTC 3600Vac, 10s, pour VR (RMS) < 600Vac
 6000Vac, 10s, pour VR (RMS) ≥ 600Vac
·   Facteur de dissipationTanδ ≤1.0 x 10-3 à 100Hz
   Caractéristiques thermiques
·   Catégorie climatique selon IEC 60068-1
40/70/56
·   Température de fonctionnement minimaleT min-40°C
·   Température maximale du point chaudT max.+85°C
·   Température nominaleTOP+70°C
·   Conditions de stockageºC
RH(%)
-40 ºC~85 ºC ≤ 85% pour max. 30 jours par an, sans condensation (moy. ≤ 70%) Max. 36 mois à partir de la date indiquée sur l'étiquette du paquet
   - Température
   - Humidité relative
   - Durée de stockage
   Caractéristiques mécaniques
·   Couple maximal (boulon de montage M12)
Max. 12 Nm
·   Couple maximal bornes à vis M10
Max. 7 Nm
·   Dispositif de sécurité mécanique
Déconnecteur de surpression
·   Courant de court-circuit maximal selon UL810AFC10kA
·   Distance de fuite
≥ 28 mm
·   Distance d'isolement
≥ 20mm
·   Degré de protection
IP00
·   Altitude maximalem≤2,000m au-dessus du niveau de la mer(1)
·   Position de montage et installation
Voir fiche technique

Approbation du produit


IEC 61071-2007

Application du produit

FAQ

Q:

Quel est le processus de personnalisation des produits ? Combien de temps cela prend-il généralement ?

R:
Le processus de personnalisation se compose de cinq étapes : 1. Communication des exigences (clarification des paramètres, des scénarios d'application et des besoins en volume) ; 2. Conception de la solution (l'équipe technique développe et confirme la solution de personnalisation) ; 3. Fabrication d'échantillons (production d'échantillons et tests de performance) ; 4. Vérification par le client (le client confirme la conformité de l'échantillon) ; 5. Production en série. Le cycle de personnalisation standard est de 15 à 30 jours, selon la complexité du produit et le volume de commande. Les demandes urgentes peuvent être accélérées après négociation.
Q:

Votre entreprise propose-t-elle des services de condensateurs sur mesure ?

R:
Oui. Pour les besoins spécifiques des secteurs haut de gamme tels que les énergies nouvelles et les dispositifs médicaux, nous pouvons fournir des services de R&D et de production sur mesure, couvrant les ajustements personnalisés des paramètres clés tels que la capacité, la tension, la taille et la température nominale. Nous pouvons également aider les clients à finaliser les tests d'échantillons et la coordination de la production en série.
Q:

Quels sont les principaux produits de votre entreprise ? Dans quels domaines sont-ils principalement utilisés ?

R:
Notre produit principal est le condensateur à film métallisé en polypropylène, avec une concentration sur la série CBB. Ces produits sont largement utilisés dans divers domaines, y compris les énergies nouvelles (onduleurs photovoltaïques, PCS de stockage d'énergie, SVG, véhicules à énergie nouvelle), les appareils électroménagers (climatiseurs, réfrigérateurs, machines à laver), les outils électriques (pompes à eau, machines de nettoyage) et les dispositifs médicaux (défibrillateurs), répondant aux exigences de haute fiabilité de différents scénarios.
