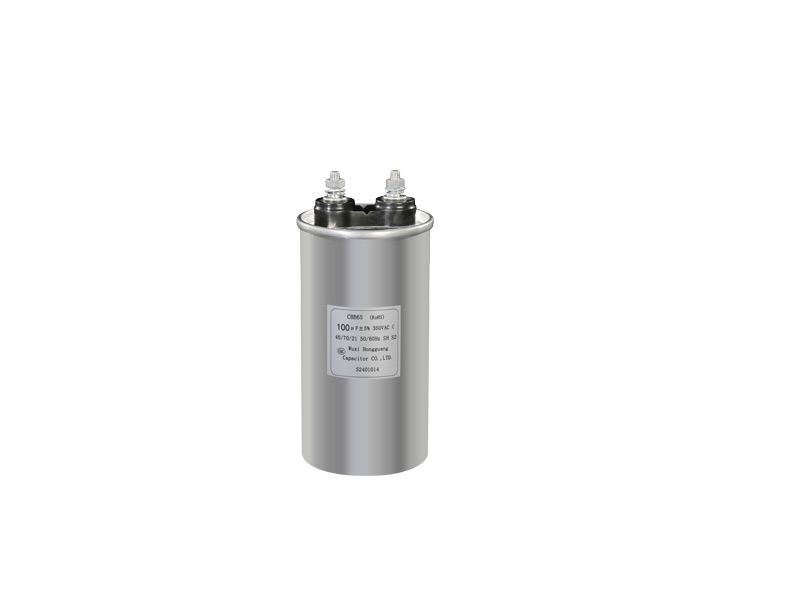

Condensador PEC AC-Filter

1. Alta capacidad de corriente RMS
2. Alta capacidad de corriente de entrada
3. Dispositivo de seguridad por sobrepresión
4. Propiedades de autoreparación
5. Sin PCB, relleno con aceite biodegradable, Sin PCB
6. Larga vida útil esperada

Aplicación

Condensador de filtrado AC para uso general en aplicaciones de electrónica de potencia: Fuentes de alimentación UPS, filtrado de entrada y salida de inversores de energía solar (PV), energía eólica, controladores de motores industriales, amortiguación, conmutación, etc.

Parámetros del Producto


  Especificaciones Técnicas
·   Capacitancia NominalCnxxxμF
·   Tolerancia Nominal%5% (otra tolerancia bajo pedido)
·   Tensión AC Nominal (rms)VR (rms)Consultar hoja de datos
·   Tensión AC NominalVR (AC)Consultar hoja de datos
·   Tensión DC NominalVR (DC)Consultar hoja de datos
·   Tensión de sobretensión no recurrente

·   Corriente RMS Máx.ImaxConsultar hoja de datos
·   Corriente pico Máx.IpConsultar hoja de datos
·   Corriente de sobretensión Máx.IsConsultar hoja de datos
·   Capacidad de manejo de pulsos

   - Repetitivo (dv/dt) máxV/µsIP / CR = Tasa de elevación de tensión
   - Sobretensión (dv/dt)sV/µsIs / CR = Tasa de elevación de tensión
·   SobretensiónVRMS1.1 VRMS máx. 30% de duración bajo carga
1.15VRMS máx. 39 minutos por día
1.2VRMS máx. 5 minutos por día
1.3VRMS máx. 1 minuto por día
·   Expectativa de vida (Duración de carga)  tLD(co)100 000 h a 70°C (Para la esperanza de vida en función del voltaje y la temperatura del punto caliente, consulte el gráfico en la hoja de datos individual).
·   Tasa FIT (Cuota de fallos)    αFQ(co)100 fallos por 109 horas de componente a Ta= +50ºC y V R(RMS) (Para la tasa FIT como función de tensión y temperatura, consulte el gráfico en la hoja de datos)
   Datos de Prueba de Rutina
·   Prueba de tensión Terminal a TerminalUTT 2.15 x VRMS, 2s
·   Prueba de tensión Terminal a CajaUTC 3600Vac, 10s, para VR (RMS) < 600Vac
 6000Vac, 10s, para VR (RMS) ≥ 600Vac
·   Factor de DisipaciónTanδ ≤1.0 x 10-3 a 100Hz
   Características Térmicas
·   Categoría climática según IEC 60068-1
40/70/56
·   Temperatura mínima de operaciónT min-40°C
·   Temperatura máxima del punto calienteT max.+85°C
·   Temperatura NominalTOP+70°C
·   Condiciones de almacenamientoºC
RH(%)
-40 ºC~85 ºC ≤ 85% por máx. 30 días durante el año, sin condensación (prom. ≤ 70%) Máx. 36 meses desde la fecha marcada en la etiqueta del paquete
   - Temperatura
   - Humedad relativa
   - Tiempo de almacenamiento
   Características Mecánicas
·   Par máximo (tornillo de montaje M12)
Máx. 12 Nm
·   Par máximo terminales de tornillo M10
Máx. 7 Nm
·   Dispositivo de seguridad mecánico
Disyuntor por sobrepresión
·   Corriente de cortocircuito máxima según UL810AFC10kA
·   Distancia de fuga
≥ 28 mm
·   Distancia de aislamiento
≥ 20mm
·   Grado de protección
IP00
·   Altitud máximam≤2,000m sobre el nivel del mar(1)
·   Posición de montaje e instalación
Consultar hoja de datos

Aprobación del Producto


IEC 61071-2007

Aplicación del Producto

PREGUNTAS FRECUENTES

P:

¿Cuál es el proceso para personalizar productos? ¿Cuánto tiempo suele tardar?

R:
El proceso de personalización consta de cinco pasos: 1. Comunicación de requisitos (aclarar parámetros, escenarios de aplicación y requisitos de lote); 2. Diseño de solución (el equipo técnico desarrolla y confirma la solución de personalización); 3. Fabricación de muestras (producir muestras y realizar pruebas de rendimiento); 4. Verificación del cliente (el cliente confirma el cumplimiento de la muestra); 5. Producción en masa. El ciclo de personalización estándar es de 15-30 días, dependiendo de la complejidad del producto y el volumen del pedido. Las solicitudes urgentes pueden acelerarse mediante negociación.
P:

¿Su empresa ofrece servicios personalizados de capacitores?

R:
Sí. Para las necesidades específicas de campos de alta gama como energía renovable y dispositivos médicos, podemos proporcionar servicios personalizados de I+D y producción, que incluyen ajustes personalizados de parámetros clave como capacitancia, voltaje, tamaño y clasificación de temperatura. También podemos ayudar a los clientes a completar pruebas de muestras y coordinación de producción en masa.
P:

¿Cuáles son los productos principales de su empresa? ¿En qué campos se utilizan principalmente?

R:
Nuestro producto principal son los condensadores de película de polipropileno metalizado, con especial enfoque en la serie CBB. Estos productos se utilizan ampliamente en diversos campos, incluyendo energía renovable (inversores fotovoltaicos, PCS de almacenamiento de energía, SVG, vehículos de energía renovable), electrodomésticos (aire acondicionado, refrigeradores, lavadoras), herramientas eléctricas (bombas de agua, máquinas de limpieza) y dispositivos médicos (desfibriladores), cumpliendo con los altos requisitos de fiabilidad de diferentes escenarios.
