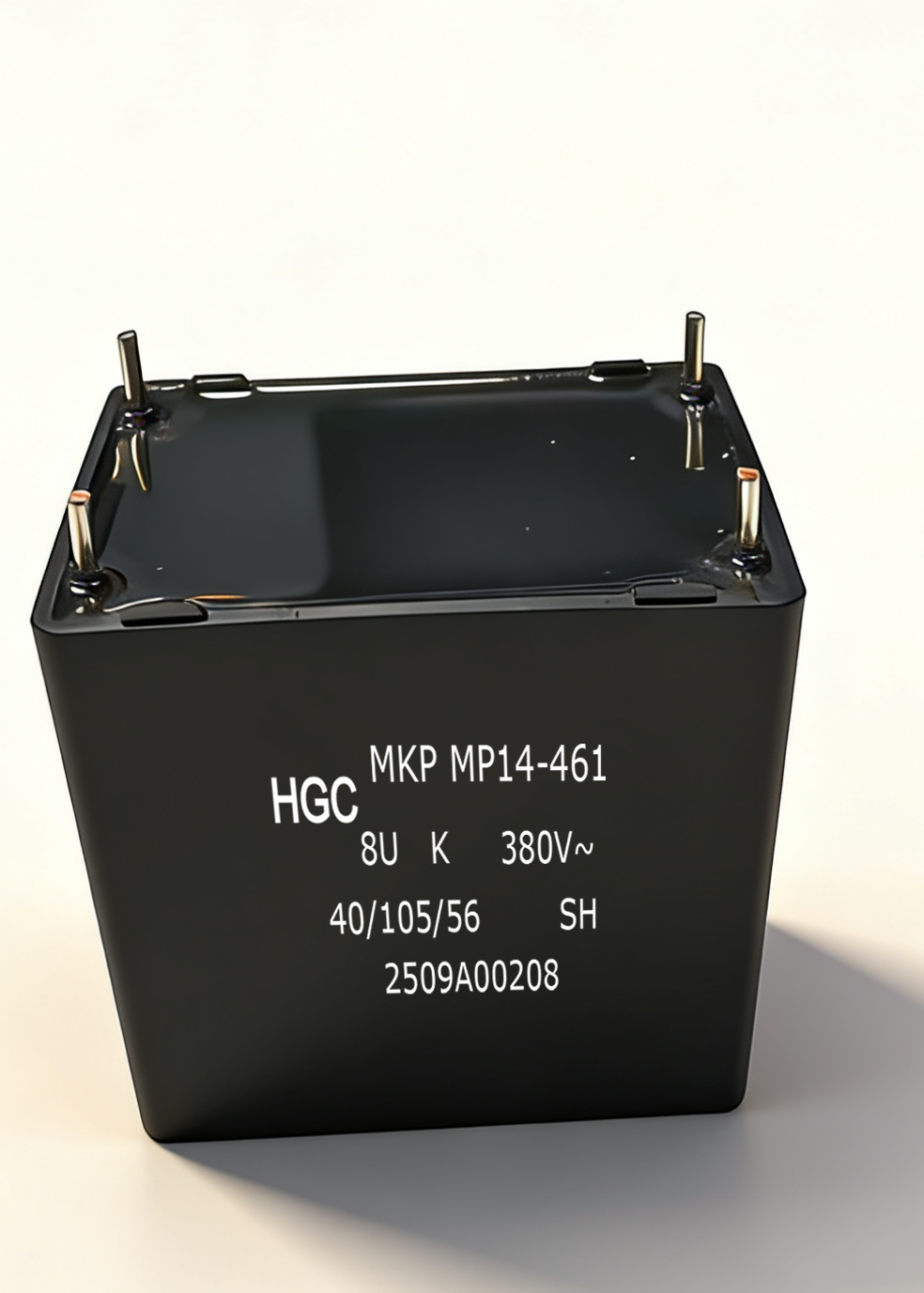

Condensateur de filtrage MKP AC

1. Capacité de charge d'impulsion élevée (dv/dt)
2. Faible ESR et ESL
3. Hautes fréquences
4. Propriétés d'auto-guérison
5. Longue durée de vie attendue

Application

Filtrage d'entrée et de sortie CA pour onduleurs et convertisseurs de panneaux solaires photovoltaïques, éoliennes, UPS, Variateurs de fréquence, entraînements de moteurs, etc.

Paramètres du produit

  Normes de référence

IEC /EN 61071, GB /T 17702, IEC 60384-16, IEC 60068-2 et UL94

   Spécifications techniques
·   CapacitéCR1μF  ~   70μF
·   Tolérance%J = ± 5%, K = ±10%  (autres tolérances sur demande)
·   Tension nominaleVR (RMS)250Vac275Vac310Vac350Vac400Vac440Vac
VR (AC) (1)350Vac380Vac430Vac480Vac560Vac620Vac
VR (DC)500VDC550VDC580VDC700VDC800VDC900VDC
(1) – V R(AC) – n'est pas une valeur RMS, c'est la tension de crête de fonctionnement maximale récurrente de polarité quelconque d'une inversion de forme d'onde.
·   Tension de surtension répétitive (2)VDC1.1URDC pour un maximum de 30% de la durée de charge
1.15 VR pour un maximum de 30 minutes par jour
1.2 VR pour un maximum de 5 minutes par jour
1.3 VR pour un maximum de 1 minute par jour
·   Résistance d'isolation τ = CR.Rins @ 20°C, RH≤65%τ (s)τ (s) > 10.000 s (après 1 minute)
Pour VR(CC) ≤500V mesuré à 500V
Pour VR(CC) < 500V mesuré à 100V
·   Fiabilité

   - Durée de vietSL>60.000h à VR (RMS) @ 70°C
   -  Taux de défaillance (FIT) (3)λ10 FIT à 0,5VR(RMS) @ 40°C
·   Capacité de traitement d'impulsiondv/dt

VR (RMS)250Vac275Vac310Vac350Vac400Vac440Vac
  Espacement des bornes (LS)V/μs50556880100110
  27.5mm
  37,5mm253035506070
  52.5mm131517253040
  Caractéristiques thermiques
·   Catégorie climatique selon IEC 60068-1
40/110/56
·   Température maximale de fonctionnement (température du point chaud)T op(max.)+105 °C
·   Température de catégorie inférieureT min.- 40 °C
·   Conditions de stockage
   - TempératureT (°C)-40 à +80 °C
   - Humidité relative maximaleHR (%)Moy. ≤70% (≤85% max. 30 jours par an, sans condensation)
   - Durée de stockageAnnéesMax. 3 ans à partir de la date indiquée sur l'étiquette du colis

Application du produit

FAQ

Q:

Quel est le processus de personnalisation des produits ? Combien de temps cela prend-il généralement ?

R:
Le processus de personnalisation se compose de cinq étapes : 1. Communication des exigences (clarification des paramètres, des scénarios d'application et des besoins en volume) ; 2. Conception de la solution (l'équipe technique développe et confirme la solution de personnalisation) ; 3. Fabrication d'échantillons (production d'échantillons et tests de performance) ; 4. Vérification par le client (le client confirme la conformité de l'échantillon) ; 5. Production en série. Le cycle de personnalisation standard est de 15 à 30 jours, selon la complexité du produit et le volume de commande. Les demandes urgentes peuvent être accélérées après négociation.
Q:

Votre entreprise propose-t-elle des services de condensateurs sur mesure ?

R:
Oui. Pour les besoins spécifiques des secteurs haut de gamme tels que les énergies nouvelles et les dispositifs médicaux, nous pouvons fournir des services de R&D et de production sur mesure, couvrant les ajustements personnalisés des paramètres clés tels que la capacité, la tension, la taille et la température nominale. Nous pouvons également aider les clients à finaliser les tests d'échantillons et la coordination de la production en série.
Q:

Quels sont les principaux produits de votre entreprise ? Dans quels domaines sont-ils principalement utilisés ?

R:
Notre produit principal est le condensateur à film métallisé en polypropylène, avec une concentration sur la série CBB. Ces produits sont largement utilisés dans divers domaines, y compris les énergies nouvelles (onduleurs photovoltaïques, PCS de stockage d'énergie, SVG, véhicules à énergie nouvelle), les appareils électroménagers (climatiseurs, réfrigérateurs, machines à laver), les outils électriques (pompes à eau, machines de nettoyage) et les dispositifs médicaux (défibrillateurs), répondant aux exigences de haute fiabilité de différents scénarios.
