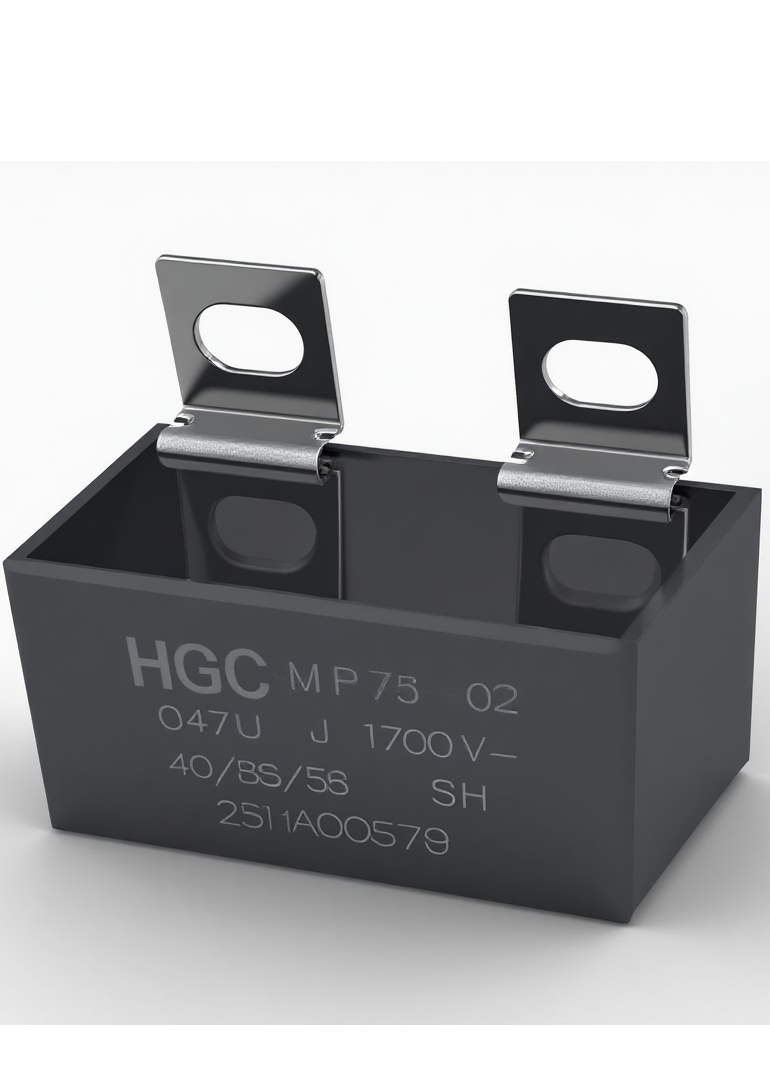

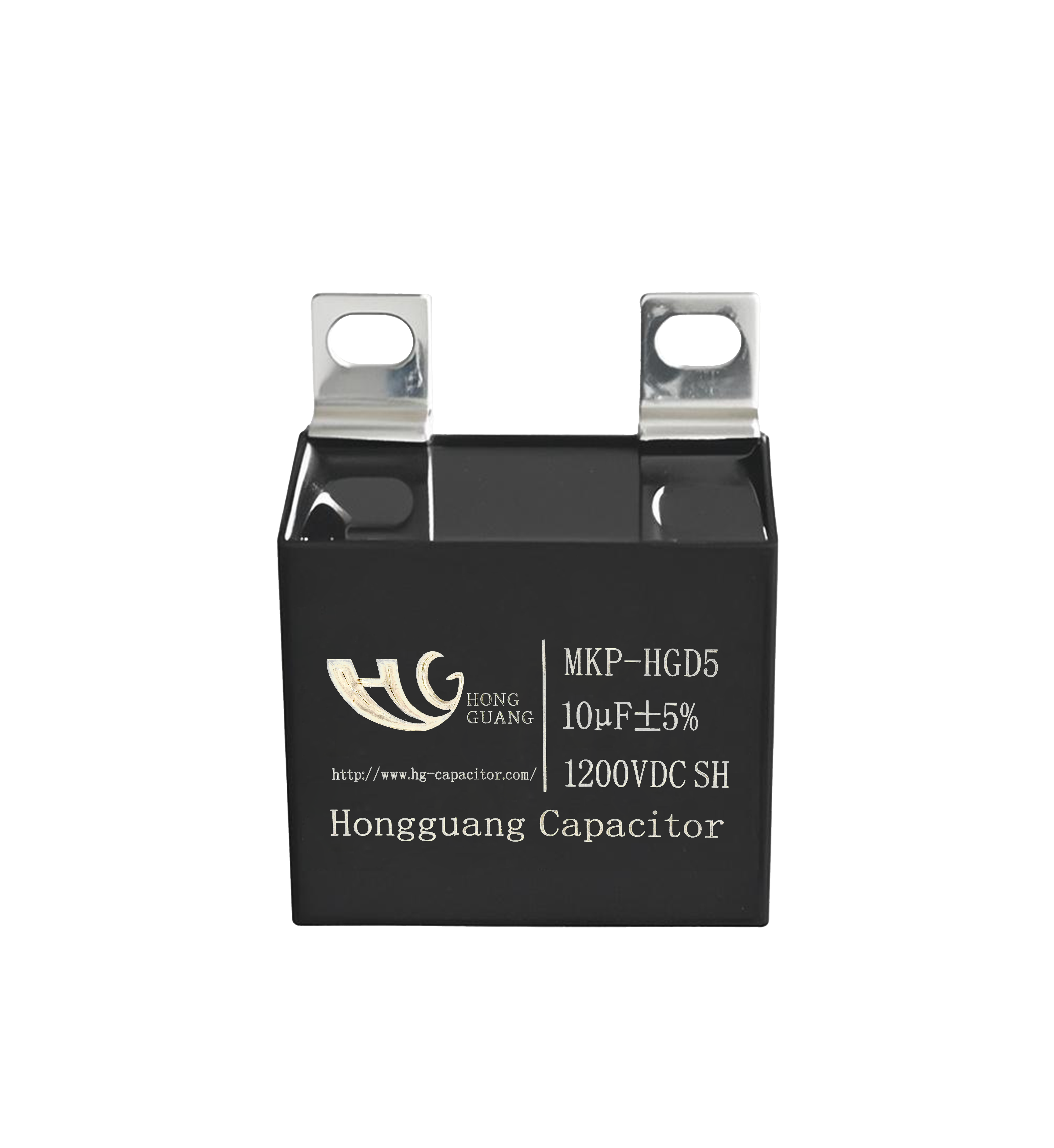

MKP-Schnappschutz-Kondensator

1.Hohe Pulsbelastbarkeit (dv/dt)
2.Niedriger ESR und ESL
3.Hohe Frequenzen
4.Selbstheilungseigenschaften
5.Lange Lebensdauer

Anwendung

Schutz von IGBTs in Wechselrichtern und Umrichtern für: AC- und DC-Motorantriebssysteme, USV, PV (Photovoltaik) Solar, Windkraft, Stromversorgung, Induktionsheizer, Frequenzumrichter, Elektrisches Schweißen, etc.

Produktparameter

  Referenznormen

IEC /EN 61071, GB /T 17702 und IEC 60384-16

  Technische Spezifikationen
·   KapazitätCR0.068μF  ~   15μF
·   Toleranz%J = ± 5% und K = ± 10%
·   NennspannungURDC (VDC)700850100012501600170020002500
URAC (VAC)420450480500600650700800
   Max. NennspannungVDC1.1URDC für maximal 30% der Belastungsdauer
1.15 VR für maximal 30 Minuten pro Tag
1.2 VR für maximal 5 Minuten pro Tag
1.3 VR für maximal 1 Minute pro Tag
·   Isolationswiderstandτ = CR.Rins @ 20°C, RH≤65%τ (s)τ (s) > 10.000 s (nach 1 Minute)
Für VR ≥500V gemessen bei 500V
Für VR < 500V gemessen bei 100V
·   ESL (Eigeninduktivität)nH< 0.7nH/mm Anschlussabstand (P)
·   Zuverlässigkeit

   - LebensdauertSL200.000h bei VR @ THS = 85ºC
   - Ausfallrate (FIT) (1) λ10 IT bei VR @ TAMB = 40ºC

  Thermische Eigenschaften
·   Klimakategorie nach IEC 60068-1
40/110/56
·   Max. Betriebstemperatur (Hot-Spot-Temperatur)T op(max.)+110 °C
·   Obere KategorietemperaturT max.+105 °C
·   Untere KategorietemperaturT min.-40 °C
·   Lagerbedingungen
   - TemperaturT (°C)-40 bis +80 °C
   - Maximale relative LuftfeuchtigkeitRH (%)Durchschn. ≤70% (≤85% für max. 30 Tage im Jahr
   - LagerzeitJahreMax. 3 Jahre ab dem auf der Verpackung angegebenen Marktdatum

Produktanwendung

FAQ

F:

Wie läuft der Prozess zur Anpassung von Produkten ab? Wie lange dauert es in der Regel?

A:
Der Anpassungsprozess besteht aus fünf Schritten: 1. Anforderungskommunikation (Klärung von Parametern, Anwendungsszenarien und Losgrößenanforderungen); 2. Lösungsdesign (das technische Team entwickelt und bestätigt die Anpassungslösung); 3. Musterherstellung (Produktion von Mustern und Durchführung von Leistungstests); 4. Kundenverifizierung (der Kunde bestätigt die Konformität der Muster); 5. Serienproduktion. Der Standardanpassungszyklus beträgt 15-30 Tage, abhängig von der Produktkomplexität und der Auftragsmenge. Dringende Anfragen können nach Verhandlung beschleunigt werden.
F:

Unterstützt Ihr Unternehmen kundenspezifische Kondensator-Dienstleistungen?

A:
Ja. Für die spezifischen Anforderungen in hochwertigen Bereichen wie erneuerbare Energien und medizinische Geräte können wir kundenspezifische Forschungs- und Entwicklungsdienstleistungen sowie Produktionsdienstleistungen anbieten. Dies umfasst individuelle Anpassungen an Schlüsselparametern wie Kapazität, Spannung, Größe und Temperaturbereich. Wir können Kunden auch bei der Durchführung von Mustertests und der Koordination der Serienproduktion unterstützen.
F:

Was sind die Kernprodukte Ihres Unternehmens? In welchen Bereichen werden sie hauptsächlich eingesetzt?

A:
Unser Kernprodukt sind metallisierte Polypropylen-Filmkondensatoren, mit einem Schwerpunkt auf der CBB-Serie. Diese Produkte werden in verschiedenen Bereichen eingesetzt, darunter erneuerbare Energien (Photovoltaik-Wechselrichter, Energiespeicher-PCS, SVG, Elektrofahrzeuge), Haushaltsgeräte (Klimaanlagen, Kühlschränke, Waschmaschinen), Elektrowerkzeuge (Wasserpumpen, Reinigungsmaschinen) und medizinische Geräte (Defibrillatoren), und erfüllen die hohen Zuverlässigkeitsanforderungen verschiedener Anwendungen.
